• Operação de quarto de volta com limites mecânicos
• Motor de alta resistência com proteção contra sobrecarga térmica
• Caixa robusta de liga de alumínio IP68/NEMA 4X com revestimento em pó
• Grau à prova de explosão ExdIICT4 para sistema de Zona e Grupo C, D T4 para sistema de Divisão
• Proteção contra torque excessivo está disponível
• Aquecedor anti-condensação é opcional
• Instalação direta padrão ISO5211
• Acionamento manual com chave Allen ou volante
• Certificação CSA
• Atualização: Os modelos de fonte de alimentação DC12V DCL-Ex05, DCL-Ex10 e DCL-Ex20 obtiveram a certificação CSA.

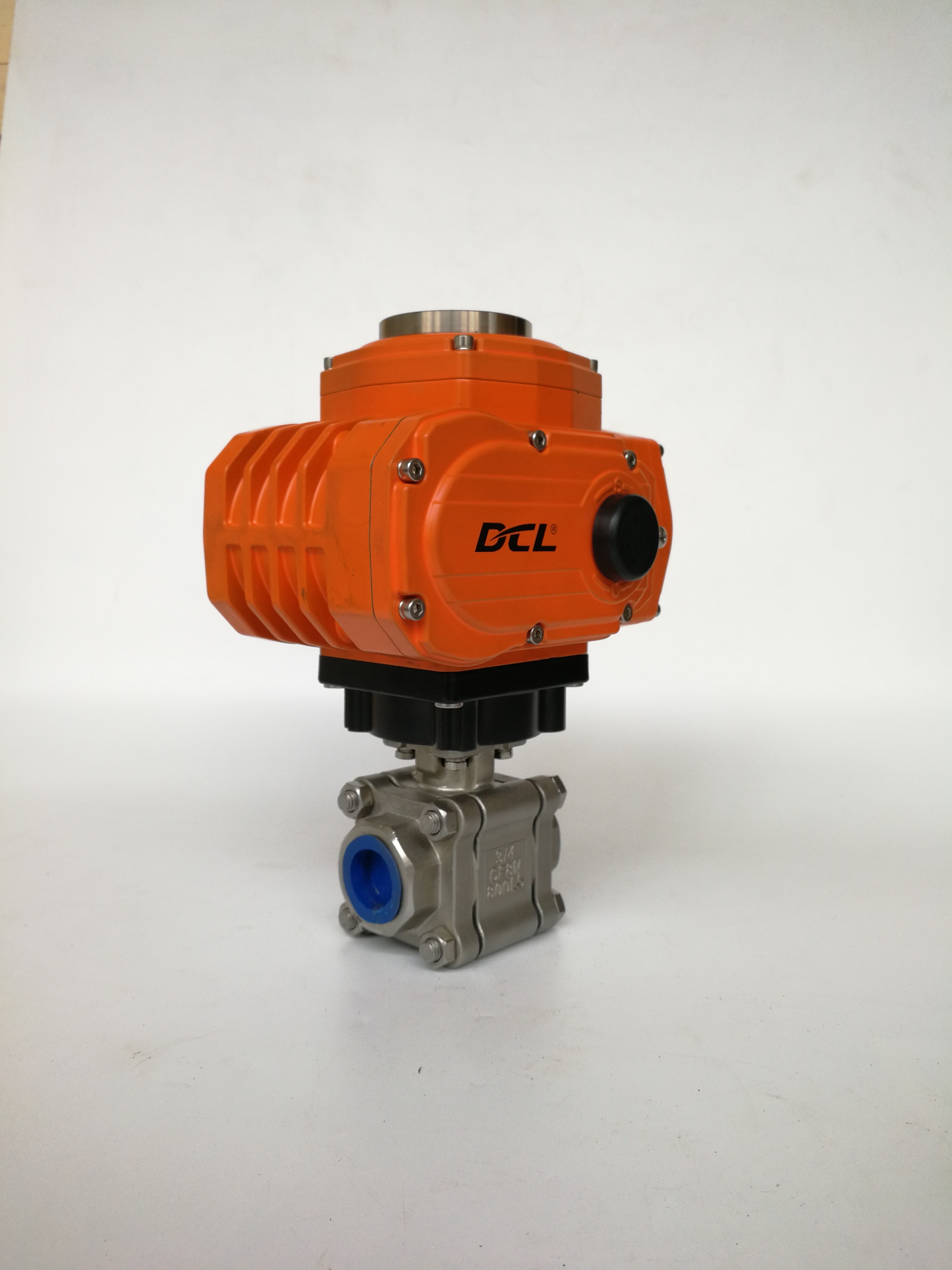

Atuadores elétricos à prova de explosão DCL suportam automação de válvulas industriais em ambientes especificados com gás explosivo e poeira combustível, excluindo aplicações em minas de carvão. Seus recursos de proteção abordam diferentes riscos operacionais: a proteção opcional contra torque excessivo responde à carga mecânica excessiva, enquanto a proteção térmica do motor responde à temperatura anormal do enrolamento.

Proteção Opcional contra Torque Excessivo

Depósitos, partículas estranhas ou outras obstruções podem aumentar o torque de operação da válvula. Quando o torque atinge o limite predefinido, o interruptor de torque opcional interrompe o circuito do motor, ajudando a limitar a carga excessiva na válvula e na transmissão do atuador.

O limite de proteção deve corresponder ao conjunto de atuador e válvula selecionado. A proteção contra torque excessivo não remove a obstrução nem garante que todas as formas de danos mecânicos serão evitadas.

Proteção da Temperatura do Enrolamento do Motor

Um protetor térmico PTC localizado no enrolamento do motor interrompe o circuito quando a temperatura do enrolamento atinge aproximadamente105°C. O circuito é redefinido após a temperatura cair para aproximadamente80–90°C.

O reset restaura a disponibilidade do circuito; a operação subsequente do motor depende do comando de controle e do arranjo do circuito. Viagens térmicas repetidas exigem investigação da carga da válvula, ciclo de operação e causa do superaquecimento.

Esses valores de temperatura descrevem os limites de proteção do motor, não as temperaturas ambientes permitidas. A faixa ambiente especificada do atuador é−25°C a +55°C.

Projeto de Caixa à Prova de Chamas

O motor, o componente eletrônico e os compartimentos de conexão incorporam construção à prova de chamas. Folgas controladas e comprimentos de engajamento fazem parte do sistema de proteção, ajudando a evitar que uma ignição interna se propague para a atmosfera explosiva circundante sob as condições certificadas.

A caixa de liga de alumínio e as juntas à prova de chamas devem permanecer consistentes com a construção aprovada. O trabalho de instalação, manutenção e substituição deve seguir as instruções de operação aplicáveis e os requisitos de certificação.

Proteção da Caixa e Certificação para Áreas Perigosas

A série possui umaclassificação de caixa IP68. As configurações de proteção contra explosão incluem marcações de gás e poeira sob os esquemas de certificação aplicáveis. IP68 descreve a proteção contra ingresso e não estabelece independentemente a adequação à prova de explosão.

As configurações certificadas pela CSA incluemClasse I, Divisão 1, Grupos C e D, eClasse I, Zona 1arranjos. As classes de temperatura e as marcações completas devem ser confirmadas para o modelo selecionado, em vez de combinadas em diferentes aprovações.

Antes de fazer o pedido, verifique a classificação do local, o grupo de gás ou poeira, os requisitos de temperatura, a cobertura do certificado, a tensão de alimentação e as funções opcionais. A seleção final também deve confirmar o torque da válvula, o tempo de operação e a compatibilidade de montagem.
