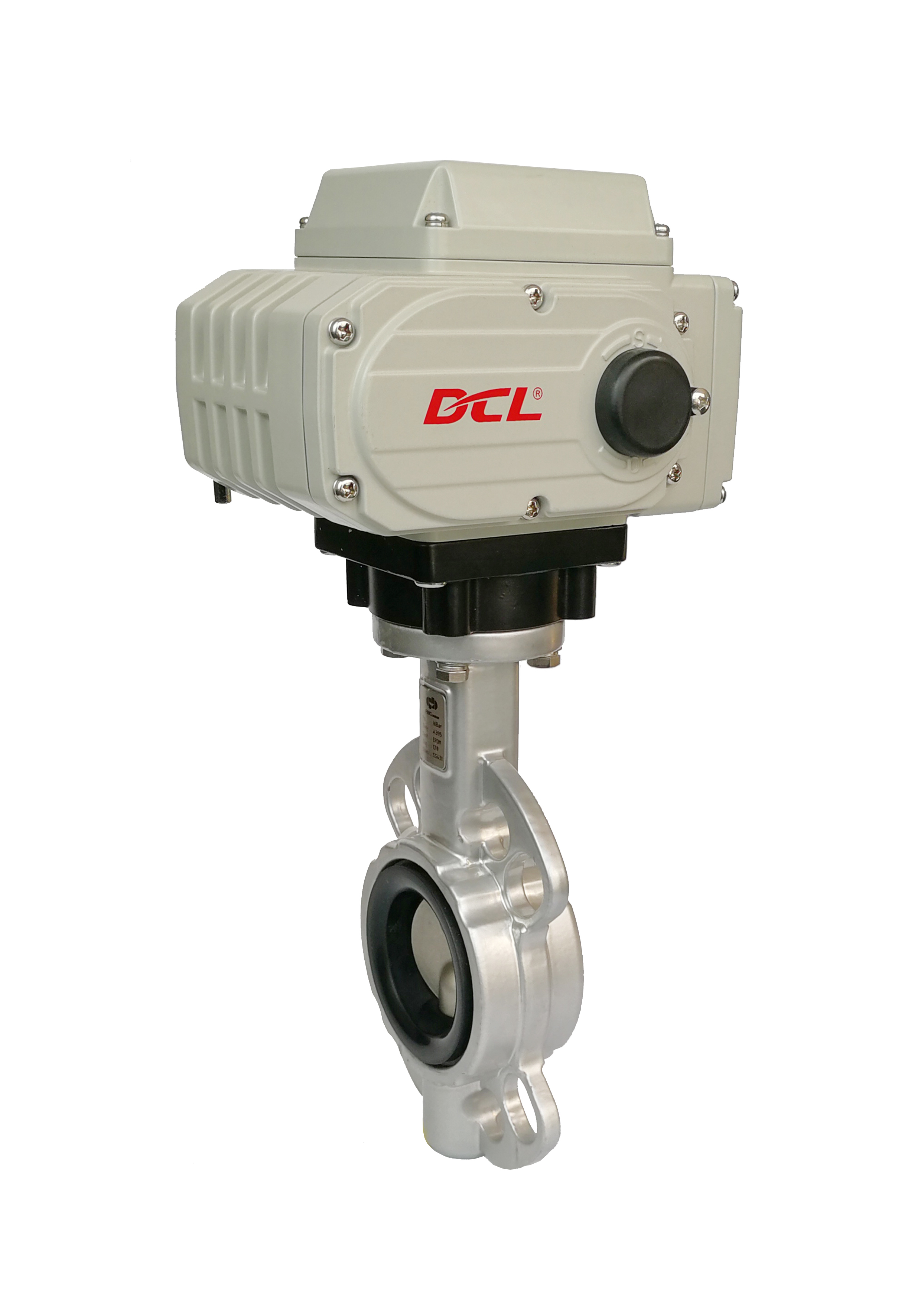

Atuador de Válvula de Controle HVAC Compacto CSA DC24V 30S 100Nm com Limites Elétricos

Características

• Operação de 1/4 de volta com limites mecânicos
• Automatize válvulas de esfera e borboleta para ajustar ou cortar o fluxo
• O setor de engrenagem sem-fim de liga de bronze é muito durável e resistente ao atrito de alta força
• Mais de 10.000 ciclos completos de abertura e fechamento com carga nominal completa e taxa de serviço de 80%
• Tamanho compacto para espaço limitado com carcaça de liga de alumínio à prova de intempéries IP67/tipo 4X
• Liga de alumínio robusta com proteção contra corrosão com revestimento de poliéster termicamente ligado
• Trem de engrenagens totalmente metálico com engrenagem sem-fim autoblocante
• Indicador visual de posição da válvula
• Dois interruptores de limite elétricos para confirmar a posição da válvula, sem necessidade de freio adicional
• Acionamento manual com manivela Allen
• Listado pela CSA/em conformidade com UL/marcado CE/testado RoHS 3.0
• Atualização: Os modelos de fonte de alimentação DC12V DCL-02, DCL-05, DCL-10 e DCL-20 obtiveram certificação CSA.
• Atualização: Os modelos de fonte de alimentação DC24V DCL-100/200/300 obtiveram certificação CSA.

Descrição

Os atuadores elétricos compactos DCL suportam a automação de válvulas em circuitos de água HVAC e serviços prediais. Combinados com válvulas de esfera ou borboleta de tamanho adequado, eles fornecem operação liga/desliga ou modulante para aplicações que exigem ajuste de fluxo e monitoramento da posição da válvula. O controle de temperatura e o balanceamento hidrônico dependem do projeto completo do sistema, incluindo válvulas, sensores e lógica de controle.

Controle Modulante com Feedback de Posição

Para aplicações que exigem posicionamento intermediário da válvula, as configurações modulantes DCL aplicáveis aceitam4–20mA DC, 1–5V DC ou 2–10V DCcomandos e fornecemfeedback de posição 4–20mA DC.

A faixa modulante padrão Tipo E especifica um erro básico não superior a±1%e um erro de repetibilidade de≤1%. Esses valores descrevem o desempenho de posicionamento do atuador, em vez da precisão em temperatura ambiente ou da precisão da medição do fluxo de água. Aplicações que envolvem movimento frequente exigem confirmação do ciclo de operação e da frequência de comutação permitida do modelo selecionado.

Proteção Ambiental para Condições de Instalação

Os atuadores à prova de intempéries padrão Tipo E fornecemproteção IP67, comIP68 disponível como opção, e uma faixa de temperatura ambiente especificada de−25°C a +55°C. Instalações internas e externas devem ser avaliadas em relação a esses limites e às condições reais do local.

Umaquecedor PTC anticondensaçãoopcional está disponível para configurações aplicáveis. Ele ajuda a gerenciar o risco de condensação interna em ambientes úmidos ou locais com variações de temperatura. O aquecedor requer energia independentemente do movimento da válvula e não substitui entradas de cabo ou vedações de gabinete corretamente instaladas.

Certificação e Integração de Sistema

A certificação deve ser verificada em relação ao modelo exato do atuador, tensão e configuração. A certificação CSA aplicável e a documentação de suporte CE/RoHS devem ser confirmadas durante a aquisição, em vez de presumir que cobrem todas as variantes.

Antes da integração, verifique o torque da válvula, as dimensões de montagem, os sinais de controle, os requisitos de feedback e as condições ambientais. A capacidade de controle analógico, por si só, não estabelece compatibilidade com um protocolo de comunicação específico de automação predial.
