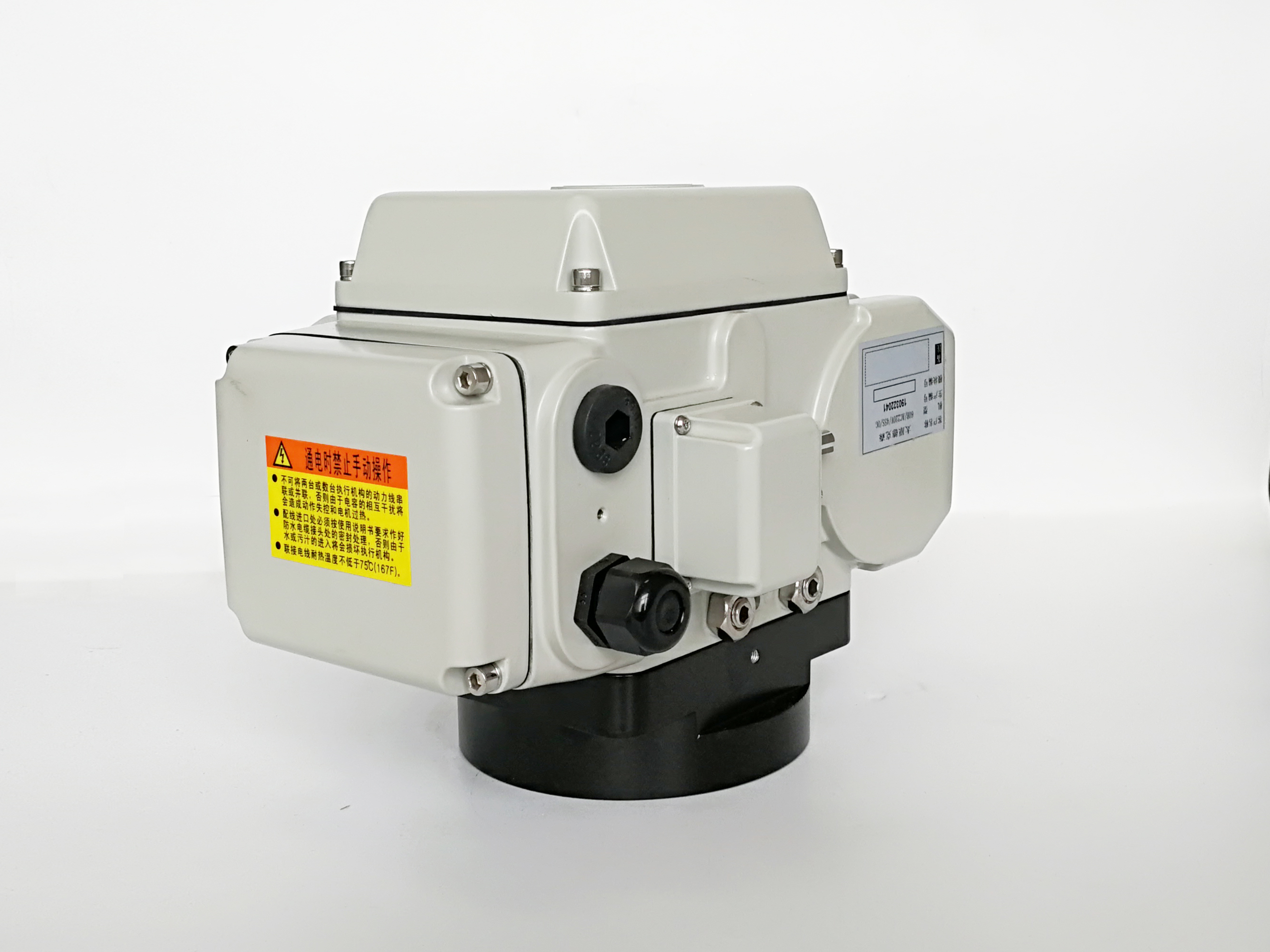

Atuador Elétrico de Abertura Rápida IP67 CSA CE/UL 20Nm 2S

Recursos do Produto DCL-K10

• Disponível em configurações de 20 Nm/2 s, 45 Nm/4 s e 72 Nm/8 s.

• Curso ajustável de 0–90°; os tempos de operação são baseados em um curso completo de 90°.

• Suporta DC24V, AC24V, AC110V, AC220V e AC380V.

• Circuito de controle Tipo G para operação DC24V.

• Circuitos de controle Tipo A/B para AC24V, AC110V e AC220V.

• Circuito de controle trifásico Tipo H para AC380V.

• IP67 como padrão, com IP68 opcional.

• Faixa de temperatura ambiente especificada de -25°C a +55°C.

• Interfaces de montagem direta ISO 5211 F05/F07.

• Opções de eixo de acionamento de 9×9, 11×11 e 14×14 mm.

• Dois conectores de cabo à prova de intempéries G1/2 para fiação de energia e sinal.

• Aquecedor anticondensação opcional, indicador de cúpula e operação manual.

Especificações Principais

Descrição do Produto

O DCL-K10 é um atuador elétrico de abertura rápida para válvulas de quarto de volta compatíveis e equipamentos automatizados que requerem tempos de operação curtos. Três configurações de torque e velocidade estão disponíveis: 25 N·m em 2 segundos, 50 N·m em 4 segundos, ou 80 N·m em 8 segundos, cada um medido em um curso de 90°.

Combine a Velocidade de Operação com os Requisitos de Torque

A capacidade de torque depende do tempo de operação selecionado. A configuração de dois segundos fornece 25 N·m; a configuração de 80 N·m requer 8 segundos. Selecione a configuração de acordo com o torque máximo de operação da válvula e o tempo de curso necessário, em vez de combinar o torque mais alto com o tempo mais curto.

Opções de Fonte de Alimentação e Controle

As fontes disponíveis incluem 24V CC, 24V CA, 110V CA, 220V CA e 380V CA. Os circuitos de controle dependem da fonte selecionada:

• Tipo G: 24V CC.

• Tipo A/B: CA monofásico de 24V, 110V ou 220V.

• Tipo H: CA trifásico de 380V.

Confirme a fiação e os sinais de status necessários para o circuito selecionado antes da instalação.

Especificações de Montagem e Ambientais

O DCL-K10 fornece curso ajustável de 0–90° e interfaces de montagem direta ISO 5211 F05/F07. Os eixos de acionamento disponíveis incluem 9 × 9, 11 × 11, 14 × 14 e 17 × 17 mm, com uma altura permitida da haste da válvula de até 19 mm.

O invólucro é IP67 como padrão, com IP68 opcional, e a faixa de temperatura ambiente especificada é −25°C a +55°C. Dois conectores de cabo à prova de intempéries G1/2 fornecem entradas separadas para fiação de energia e sinal.

Limites de Aplicação

A faixa de abertura rápida não é adequada para aplicações que exigem travamento automático do atuador, incluindo operações de válvula borboleta onde o travamento automático é necessário. Confirme se o torque do processo pode reverter a válvula antes de selecionar esta configuração.

A seleção final deve verificar o torque, o tempo de operação, os requisitos de travamento automático, as dimensões de montagem e as condições do local. A velocidade de curso rápida por si só não estabelece a adequação para serviço de desligamento de emergência.
