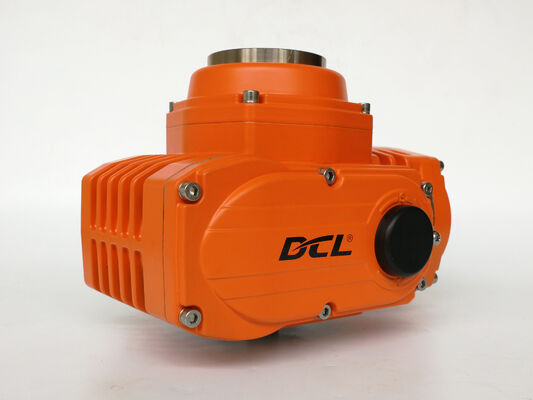

Atuador Elétrico à Prova de Explosão de Quarto de Volta CSA ATEX IP68 50Nm~3000Nm para Automação de Válvulas Industriais

• Torque de saída padrão de 50 a 3000 Nm, com torque máximo de 65 a 3900 Nm.

• Invólucro IP68 e uma faixa de temperatura ambiente declarada de -25°C a +55°C.

• As marcações de proteção contra explosão incluem Ex db h IIC T4 Gb e Ex h tb IIIC T135°C Db.

• As classificações norte-americanas incluem Classe I, Divisão 1, Grupos C e D, T5/T6, e Classe I, Zona 1.

• Disponível com controle on-off, feedback de posição ou modulante.

• Versões modulantes aceitam entrada de 4–20 mA, 1–5 VCC ou 2–10 VCC e fornecem feedback de posição de 4–20 mA.

• O erro modulante básico é de no máximo ±1%, com erro de repetibilidade não superior a 1%.

• Opções de montagem direta ISO 5211 e fontes de alimentação DC12V, DC24V, AC110V, AC220V ou AC380V dependendo do modelo.

• Proteção opcional contra sobretorque, aquecimento anticondensação, Modbus RTU e retorno fail-safe.

A linha de atuadores elétricos à prova de explosão DCL suporta automação de válvulas de quarto de volta em aplicações de petróleo e gás, petroquímica, química, metalurgia e outras aplicações industriais. Modelos de DCL-Ex05 a DCL-Ex300 fornecem torques de saída padrão de 50 a 3000 N·m para válvulas de esfera, válvulas borboleta, válvulas de castelo e outras válvulas rotativas compatíveis.

A linha apresenta um invólucro IP68 e uma faixa de temperatura ambiente especificada de −25°C a +55°C. As opções para áreas perigosas incluem configurações certificadas ATEX/IECEx e configurações norte-americanas Classe I, Divisão 1, Grupos C e D.

A seleção deve corresponder à classificação de gás ou poeira da instalação, aos requisitos de temperatura e à certificação aplicável. Confirme o modelo exato, a marcação completa de proteção contra explosão e as condições do certificado antes de especificar o atuador. A proteção IP68 por si só não estabelece a adequação para áreas perigosas.

As configurações disponíveis incluem controle on/off, feedback de status de contato seco, feedback de potenciômetro e controle de posição modulante.

As versões modulantes aceitam sinais de comando 4–20 mA CC, 1–5 VCC ou 2–10 VCC e fornecem feedback de posição de 4–20 mA CC. Seu erro básico especificado não é superior a ±1%, com erro de repetibilidade ≤1%. Esses valores descrevem o desempenho de posicionamento do atuador, e não a precisão do controle de fluxo do sistema de válvula completo.

A proteção opcional contra sobretorque interrompe o circuito do motor quando o torque atinge um limite predefinido, ajudando a proteger contra sobrecarga excessiva durante a obstrução da válvula.

Uma configuração opcional de fail-safe com energia armazenada usa um supercapacitor ou bateria, dependendo do modelo. Após a perda de energia externa, ele pode acionar a válvula totalmente aberta ou totalmente fechada, ou reter sua posição atual, de acordo com a configuração selecionada.

Antes de fazer o pedido, confirme o torque de operação da válvula, as dimensões de montagem, a tensão de alimentação, o ângulo de curso, o tempo de operação e os sinais de controle. As funções e acessórios opcionais também devem corresponder ao modelo selecionado e permanecer dentro do escopo de certificação aplicável.
