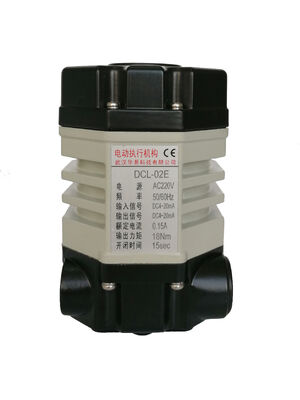

Atuador Elétrico Compacto CSA IP67 18Nm para Válvulas de Esfera e Borboleta Pequenas
Detalhes do produto
| Tempo/torque padrão | 15s/18nm | Tempo/torque opcional | 7s/9nm 60s/18nm |
|---|---|---|---|
| Peso total | 1,2 kg | Fonte de energia | 24VAC/110VAC/220VAC |
| Potência do motor | 6W | Temperatura Ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Ângulo de instalação | 360° | Grau de proteção | IP67 NEMA4/4X |
Descrição de produto
Características do Produto
Saída padrão de 18 Nm com um tempo de operação de 15 segundos.
Torque máximo de 24 Nm.
Configurações de operação opcionais de 7 s/9 Nm e 30 s/25 Nm.
Curso ajustável de 0 a 90° para válvulas de esfera e borboleta pequenas.
Design compacto de 1,2 kg para equipamentos com espaço de instalação limitado.
Invólucro IP67 com faixa de temperatura ambiente declarada de -25°C a +55°C.
Fontes de alimentação DC12V, DC24V, AC24V, AC110V e AC220V dependendo do modelo.
Opções de controle on-off, posição intermediária e modulante.
Interfaces de montagem direta ISO 5211 F03, F04 e F05.
Opções de quadrados de acionamento de 9*9 mm e 11*11 mm para hastes de válvula de até 16 mm de altura.
Instalação em 360° e conexão de cabo de sete vias.
Descrição do Produto
O DCL-02 é um atuador de válvula elétrico compacto com peso aproximado de 1,2 kg, projetado para válvulas de esfera pequenas, válvulas borboleta e outros equipamentos que requerem movimento rotativo ajustável de 0 a 90°. Seu pequeno tamanho é adequado para aplicações de automação de válvulas onde o espaço de instalação é limitado.
Torque e Tempo de Operação
A configuração padrão fornece torque de saída de 16 N·m com um tempo de operação de 15 segundos. Uma configuração opcional fornece 9 N·m a 7 segundos, oferecendo uma opção de operação mais rápida para aplicações com requisitos de torque mais baixos. Selecione a combinação de torque e tempo de curso contra a carga operacional real da válvula.
Invólucro e Condições de Aplicação
O DCL-02 possui um invólucro IP67 e uma faixa de temperatura operacional ambiente de -25°C a +55°C. As aplicações incluem tratamento de água, HVAC, automação predial, sistemas de água de combate a incêndio e equipamentos compactos de tubulação industrial, sujeitos aos requisitos do projeto. A classificação de temperatura ambiente se aplica ao ambiente do atuador, e não ao fluido do processo.
Interfaces de Montagem Direta
Interfaces de montagem ISO 5211 F03, F04 e F05 estão disponíveis com quadrados de acionamento de 9 × 9 mm ou 11 × 11 mm. A altura permitida da haste da válvula é até 16 mm
.
Antes de fazer o pedido, verifique a flange da válvula, as dimensões da haste, o espaço de montagem e o torque operacional. O diâmetro nominal da válvula sozinho é insuficiente para a seleção final do atuador.
Opções de Fonte de Alimentação e ControleAs fontes de alimentação disponíveis incluem 12V CC, 24V CC, 24V CA, 110V CA e 220V CA
. As opções de controle incluem operação on/off, parada em posição intermediária e controle modulante, dependendo da fonte de alimentação e circuito selecionados.
As funções de controle são específicas da configuração. Confirme o sinal de comando necessário, o arranjo de feedback e a fiação antes de integrar o atuador ao sistema de controle.
| Especificação | |||||
| Parâmetros de Desempenho | Tipo | ||||
| DCL-02 | Potência | DC24V | AC24V | AC110V | AC220V |
| DC12V | 6W | 6W | 6W | 6W | 6W |
| 8W | Corrente Nominal | 0.7A | 1.3A | 0.3A | 0.15A |
| 1.6A | Tempo/Torque Padrão | ||||
| 15S/18Nm | Tempo/Torque Opcional | ||||
| 7S/9Nm 60S/18Nm | Ângulo de Rotação ou voltas360 | ||||
| 0 | Circuito de Controle Disponível | Tipo G | Tipo A,B | ||
| Tipo A,B ,E , | Peso Total | ||||
| 1.2kg | Resistência de Isolamento | 100MΩ/250VDC | |||
| 100MΩ/500VDC | Classe de Tensão de Suporte | 500VAC 1 minuto | |||
| 1500VAC 1 minuto | Classe de Proteção | ||||
| IP67 | Ângulo de Instalação3600 | ||||
| em qualquer ângulo | Interface Elétrica | ||||
| Cabo de 7 vias para conexão | Temperatura Ambiente | ||||
| -25~+55℃ | Fusível | 2A | 1A | 1A | |
1A
- Características
- Operação de quarto de volta
- Dois micro-interruptores auxiliares para confirmar a posição da válvula
- Invólucro de alumínio fundido de alta pressão com prova d'água IP67 e NEMA 4X
- Motor não ventilado com alto torque de partida e pequena força de inércia
- Trem de engrenagens autotravante totalmente metálico, permanece na última posição conhecida após perda de energia
- Indicador de posição da válvula/indicador plano ou indicador convexo disponível
- Acionamento manual
- Instalação direta padrão ISO5211
