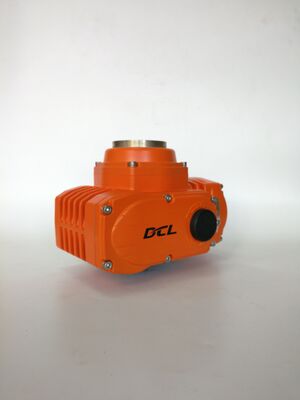

IP68 100Nm/30S Atuador elétrico à prova de explosão ATEX/IECEx ISO 5211
| Torque padrão | 100nm a 600nm | Tempo padrão | 30 a 45s |
|---|---|---|---|
| Peso total | 5 kg a 10 kg | Fonte de energia | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Potência do motor | 15W a 90W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Ângulo de instalação | 360° | Grau de proteção | IP68 NEMA4X/7 |
- Função de quarto turno com limites mecânicos
- Superfícies de ligação do tipo de paragem do cilindro de cada tampa, espaço à prova de chama e comprimento conformes com as normas UL e CSA
- Grau à prova de explosão ExdIICT4 para o sistema de zona e Grupo C, D T4 para o sistema de divisão
- Casas resistentes de liga de alumínio IP68/NEMA 4X com revestimento em pó
- Lente de vidro de alta resistência de 10 mm para indicador de posição da válvula, manter uma dureza forte tanto em baixa temperatura ((-22F) e alta temperatura ((140F).
- Capa de liga de alumínio fundido a óleo para garantir a resistência do atuador a altas pressões de explosão ((> 2,2 MPa).
- Motor não ventilado com tratamento de incêndio.
- Motor pesado com protecção contra sobrecarga térmica
- A taxa de trabalho é de 70%, S2 trabalho de curta duração com operação contínua inferior a 15 minutos e S4 operação de tipo intermitente com 1200 vezes/hora.
- Instalação de flange múltipla ISO5211.
- A proteção contra sobrecorrente está disponível
- O aquecedor anti-condensação é opcional.
- Desempenho manual com chave Allen ou volante manual
- Certificação CSA em curso por norma UL/ATEX
Os atuadores elétricos DCL à prova de explosão são concebidos para a automação de válvulas industriais em locais onde possam estar presentes gases ou vapores inflamáveis.O projeto à prova de chama abriga o motor e os componentes eletrônicos em compartimentos protegidos. Flamepath lacunas,Os comprimentos e as dimensões da superfície de acoplamento são controlados para satisfazer os requisitos de protecção contra explosões aplicáveis e limitar a propagação da chama de uma explosão interna para a atmosfera circundante..
A estrutura protetora é constituída por um invólucro de liga de alumínio e por juntas ignífugas trabalhadas.Grupos C e D, T5/T6. As localizações adequadas, os grupos de gases, os códigos de temperatura e as condições de instalação devem ser verificados em relação aos documentos de certificação do modelo seleccionado.
ISO 5211 Interfaces de montagem direta de flange múltipla e opções de acionamento quadrado suportam a instalação em válvulas de esferas, válvulas borboleta e outras válvulas rotativas compatíveis.Antes da selecção, devem ser verificadas a altura do tronco da válvula e o binário de funcionamento máximo.A gama dispõe de um gabinete IP68 e de um intervalo de temperatura ambiente de -25°C a +55°C.
| Tipo | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Potência | AC110V/AC220V | ||||
| Torque de saída | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm |
| Tempo de atuação | 20S | 30S | 30S | 30S | 45S |
| Ângulo de viragem | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Potência do motor | 10W | 25 W | 40 W | 90 W | 90 W |
| Corrente nominal | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Peso total | 3.0kg | 5.0kg | 5.5 kg | 9.5 kg | 10.0kg |
| Sinais de entrada | 4-20mADC,1-5VDC,2-10VDC | ||||
| Output Singal | 4-20mADC | ||||
| Erro básico | não mais de ± 1% | ||||
| Erro recíproco | não mais de 1% | ||||
| Espaço Morto | 00,5% a 5,0% ajustável | ||||
| Característica de amortecimento | 0 vezes | ||||
| Erro repetido no atuador | ≤ 1% | ||||
| Resistência de isolamento | 100MΩ/500VDC | ||||
| Classe de resistência à tensão | 1500VAC 1minuto | ||||
| Classe de protecção | IP67 | ||||
| Tipo à prova de explosão | BT1 BT2 BT2 | ||||
| Ângulo de instalação | 360° em qualquer ângulo | ||||
| Interface elétrica | 2-M20*1.5 conector à prova de explosão, os clientes devem instalar o conector de cabo à prova de explosão correspondente quando utilizarem de acordo com o cabo selecionado. | ||||
| Temperatura ambiente | -20°C~+60°C | ||||
| Função opcional | Protector contra o excesso de binário/aquecedor desumidificador/interruptor de contacto passivo | ||||
| Observação | Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra. | ||||
