Actuador elétrico marítimo compacto para válvulas de esferas e de borboletas do sistema de arrefecimento
| Lugar de origem | WUHAN, CHINA |
|---|---|
| Marca | DCL |
| Certificação | CE/ROHS/CSA/IP67 |
| Número do modelo | DCL actuador totalmente elétrico |
| Quantidade de ordem mínima | 1 unidade |
| Detalhes da embalagem | Caixa/palete |
| Tempo de entrega | 7 dias úteis |
| Termos de pagamento | D/P, T/T, Western Union, |
| Habilidade da fonte | 5000 unidades/mês |
| Fonte de energia | 24VAC/110VAV/220VAC/380VAC/24VDC | Ângulo de instalação | 360° |
|---|---|---|---|
| Torque padrão | 18Nm a 2500Nm/160in.lbs a 22125in.lbs | Tempo padrão | 15S a 75S |
| Peso total | 1,2 kg a 20 kg | Potência do motor | 6W a 140W |
| Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Grau de proteção | IP67 NEMA4/4X |
Acionador motorizado compacto utilizado na marinha para navios, navios de guerra e porta-aviões
Características
- Quarta volta com limites mecânicos para válvula borboleta e válvula de esferas de duas direções/3 direções
- Casas de alumínio fundido a pressão elevada com resistência à água IP67 e NEMA 4X
- Revestimento em pó de poliéster com ligação térmica, resistência à corrosão de nível C3 com ensaio de salinagem de 1000 horas
- Motor assíncrono de porta fechada com proteção contra sobrecarga térmica, 80% de carga, isolamento F.
- Mais de 10000 vezes o ciclo de vida completo aberto/fechado com binário nominal.
- Trem de engrenagens de metal com engrenagem de verme de bloqueio automático, permanece na última posição conhecida após a perda de energia, sem necessidade de freio adicional
- Desempenho EMC líder mundial, teste de sobretensão de 2500V, teste EFT de 4000V, teste ESD de 4000V
- Indicador de posição visual da válvula/indicador plano ou indicador convexo disponível
- Padrão de substituição manual com chave inglesa ou volante manual
- ISO5211 Instalação de flanges múltiplas
- Certificado CSA conforme UL 429 e CSA C22.2/CE/RoHS 3
Descrição

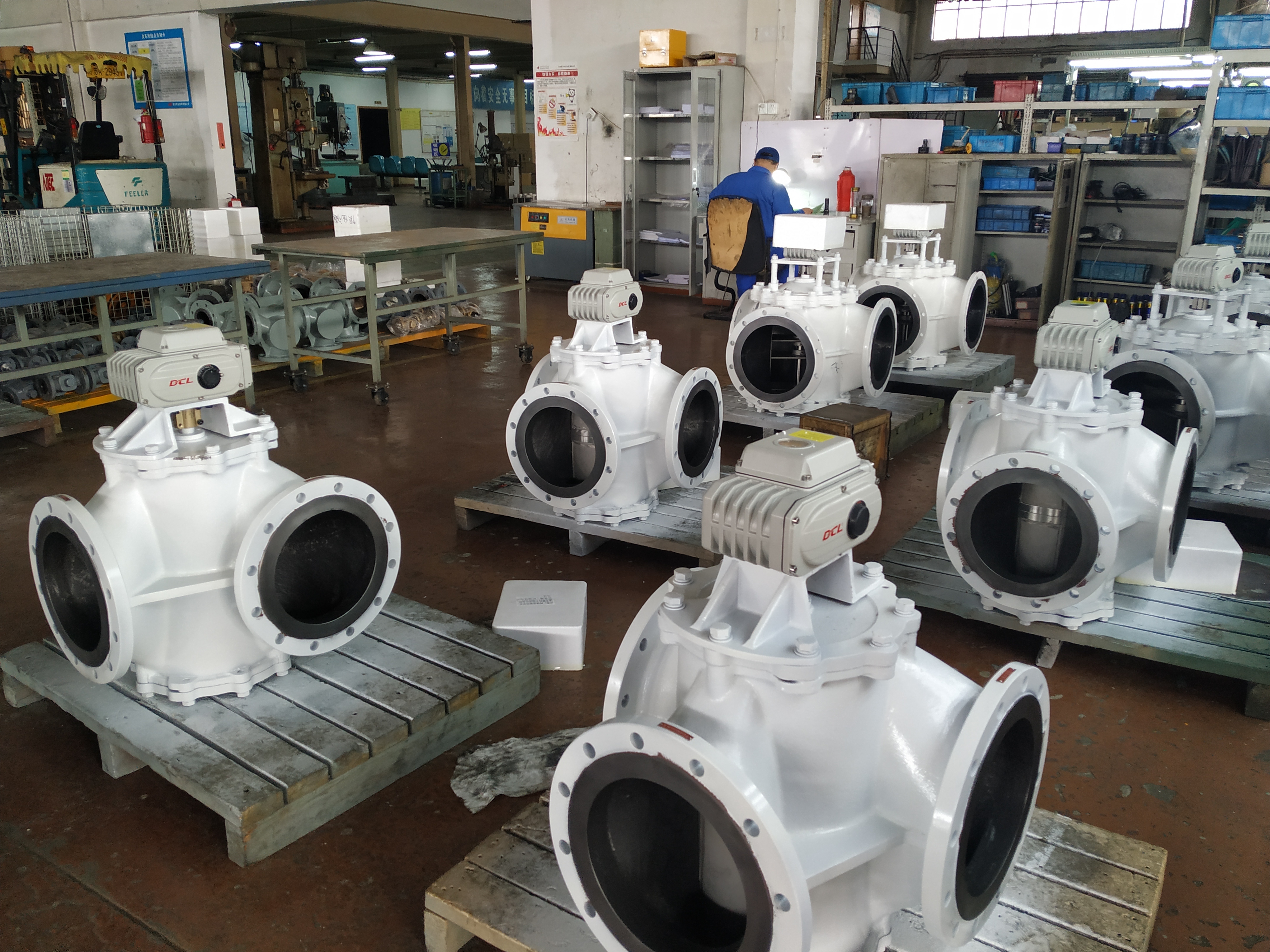

Os atuadores elétricos compactos DCL são concebidos para válvulas de esferas, válvulas borboleta e válvulas de três vias compatíveis nos sistemas de refrigeração e regulação de temperatura a bordo dos navios.Aplicações típicas incluem água doce, circuitos de água de mar e óleo lubrificante que servem a grupos geradores, motores diesel e equipamentos de turbinas.
O projeto de quarto de volta fornece interfaces de montagem ISO 5211 para válvulas compatíveis.A literatura do produto especifica um erro de posicionamento básico não superior a ± 1% e um erro de repetibilidade não superior a 1%.O desempenho real do controlo da temperatura depende também das características do caudal da válvula, dos sensores, da lógica de controlo e da carga do sistema.
A caixa compacta de liga de alumínio suporta a integração em equipamentos navais.A operação manual e a compatibilidade eletromagnética devem ser confirmadas para o modelo selecionado para corresponder à umidadePara os circuitos de água de mar, os materiais da carcaça da válvula, os componentes internos e as vedações exigem uma avaliação separada da compatibilidade com os meios.
A DCL participou na elaboração de normas chinesas para válvulas de borboleta e válvulas de esferas de controlo elétrico marítimo.Qualquer aprovação da sociedade de classificação deve ser verificada em relação ao certificado válido para o conjunto completo de válvulas fornecido.As homologações emitidas pelos conjuntos de válvulas do cliente não devem ser apresentadas como certificação apenas do actuador.
Especificações
| Tipo de atuador | Tempo padrão/torque | Tempo/torque opcional | Ângulo de rotação (max.intervalo) | Peso total | Fornecimento de energia | Circuito de controlo selecionado |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Ajustável | 1.2 kg | DC 12V/DC 24V/AC 24V AC 110V/AC 220V | Tipos de A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Ajustável | 2.5 kg | DC 12V/DC 24V/AC 24V AC 110V/AC 220V/AC 380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Ajustável | 4.5 kg | DC 12V/DC 24V/AC 24V AC 110V/AC 220V/AC 380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Ajustável | 9 kg | DC24V/AC24V AC110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 kg | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Ajustável | 19 kg | O número de veículos deve ser igual ou superior a: | Tipos de A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5 kg | ||||
| DCL-300 | 110S/3000Nm | 20 kg | ||||
| Parâmetros de desempenho Lista do tipo de regulação (tipo E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Ajustável | 4.5 kg | DC24V ± 10% | Tipo GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5 kg | |||
| Tipo de atuador | Valva de borboleta (≤PN1,0MPa) | Valva de esfera ((≤PN1,6MPa) | Valva de ventilação ((≤PN0,1MPa) |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN 150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN 700 a 800 |
| DCL-200 | DN350~400 | DN250 | DN900 |
| DCL-300 | DN450~600 | DN300~350 | DN1000~1200 |
