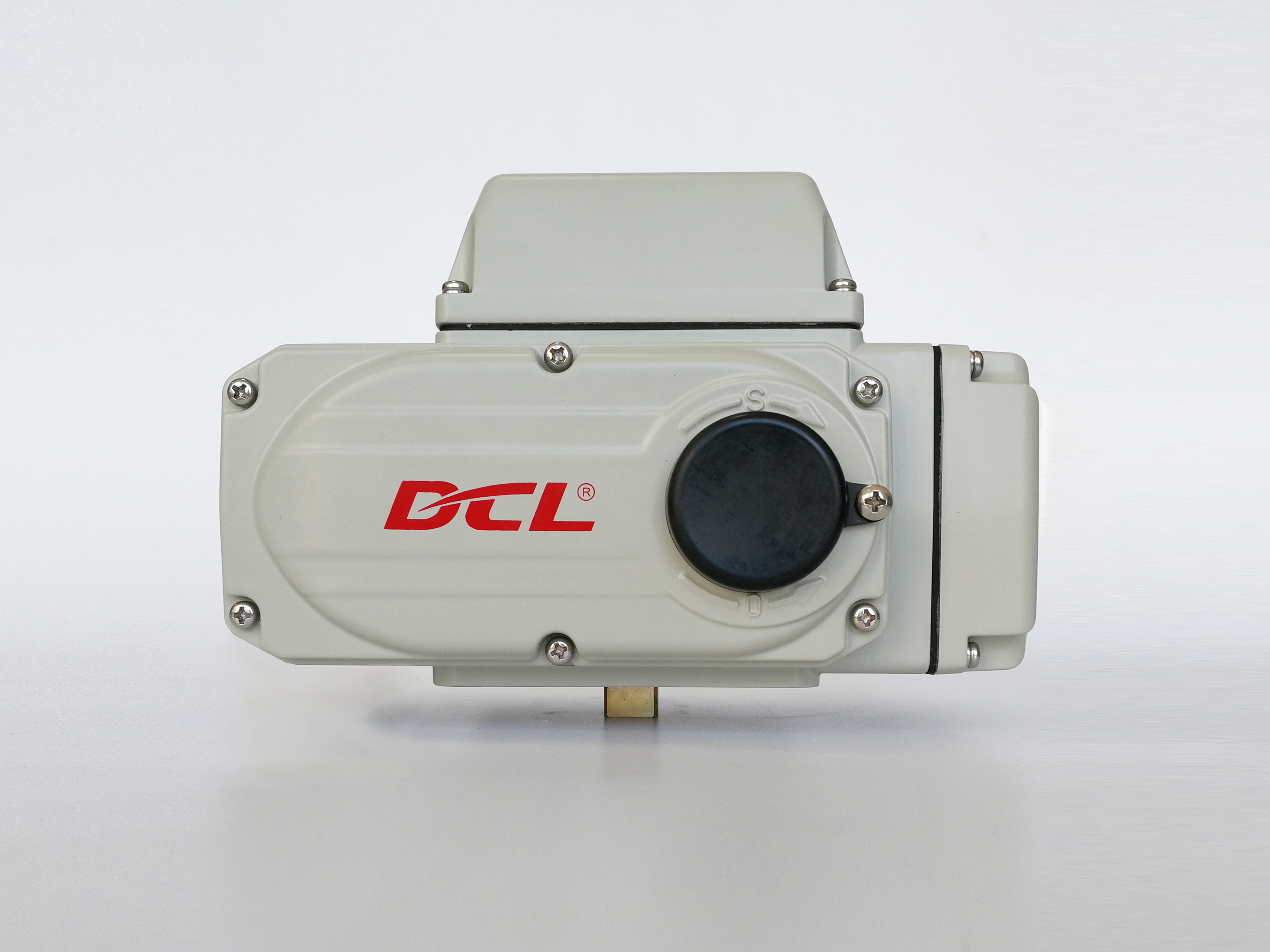

Atuador Elétrico de Abertura Rápida IP67 2–8 s 25–80 Nm

Recursos do Produto DCL-K10

• Disponível nas configurações de 25 Nm/2 s, 50 Nm/4 s e 80 Nm/8 s.

• Curso ajustável de 0–90°; os tempos de operação são baseados em um curso completo de 90°.

• Suporta DC24V, AC24V, AC110V, AC220V e AC380V.

• Circuito de controle Tipo G para operação DC24V.

• Circuitos de controle Tipo A/B para AC24V, AC110V e AC220V.

• Circuito de controle trifásico Tipo H para AC380V.

• IP67 como padrão, com IP68 opcional.

• Faixa de temperatura ambiente declarada de -25°C a +55°C.

• Interfaces de montagem direta ISO 5211 F05/F07.

• Opções de eixo de acionamento de 9×9, 11×11 e 14×14 mm.

• Dois conectores de cabo à prova de intempéries G1/2 para fiação de energia e sinal.

• Aquecedor anticondensação opcional, indicador de cúpula e operação manual.

Especificações Principais

Descrição do Produto

O DCL-K10 é um atuador elétrico de abertura rápida para pequenas válvulas de quarto de volta e equipamentos automatizados que requerem um tempo de resposta curto e definido. As configurações disponíveis fornecem um curso completo de 90° a 25 Nm em dois segundos, 50 Nm em quatro segundos ou 80 Nm em oito segundos.

As opções de fonte de alimentação incluem DC24V, AC24V, AC110V, AC220V e AC380V. O circuito de controle depende da alimentação: o Tipo G é usado para DC24V, o Tipo A/B para as versões AC monofásicas listadas e o Tipo H para operação trifásica AC380V.

O atuador possui curso ajustável de 0–90° e interfaces de montagem direta ISO 5211 F05/F07. O IP67 é padrão, o IP68 é opcional e a faixa de temperatura ambiente declarada é de -25°C a +55°C. Dois conectores de cabo à prova de intempéries G1/2 separam a fiação de energia e sinal.

O torque disponível está diretamente relacionado ao tempo de operação. A versão de dois segundos fornece 25 Nm e não deve ser descrita como um atuador de 80 Nm em dois segundos. A configuração correta deve ser selecionada de acordo com o torque máximo de operação da válvula e o tempo de resposta necessário.

A documentação do produto afirma que a faixa de abertura rápida não é adequada para válvulas borboleta ou outras válvulas que requerem um atuador de travamento automático. Antes da seleção, os engenheiros devem confirmar que o torque do processo não pode reverter a válvula e verificar a flange de montagem, o eixo de acionamento e a altura da haste da válvula.
