Atuador elétrico subminiaturizado de quarto de volta CSA IP67 18Nm

• Saída padrão de 18 Nm com tempo de operação de 15 segundos.

• Torque máximo de 24 Nm.

• Configurações de operação opcionais de 7 s/9 Nm e 30 s/25 Nm.

• Curso ajustável de 0–90° para válvulas de esfera e borboleta pequenas.

• Design compacto de 1,2 kg para equipamentos com espaço de instalação limitado.

• Invólucro IP67 com faixa de temperatura ambiente declarada de -25°C a +55°C.

• Fontes de alimentação DC12V, DC24V, AC24V, AC110V e AC220V dependentes do modelo.

• Opções de controle on-off, posição intermediária e modulante.

• Interfaces de montagem direta ISO 5211 F03, F04 e F05.

• Opções de eixo de acionamento de 9*9 mm e 11*11 mm para hastes de válvula de até 16 mm de altura.

• Instalação em 360° e conexão de cabo de sete vias.

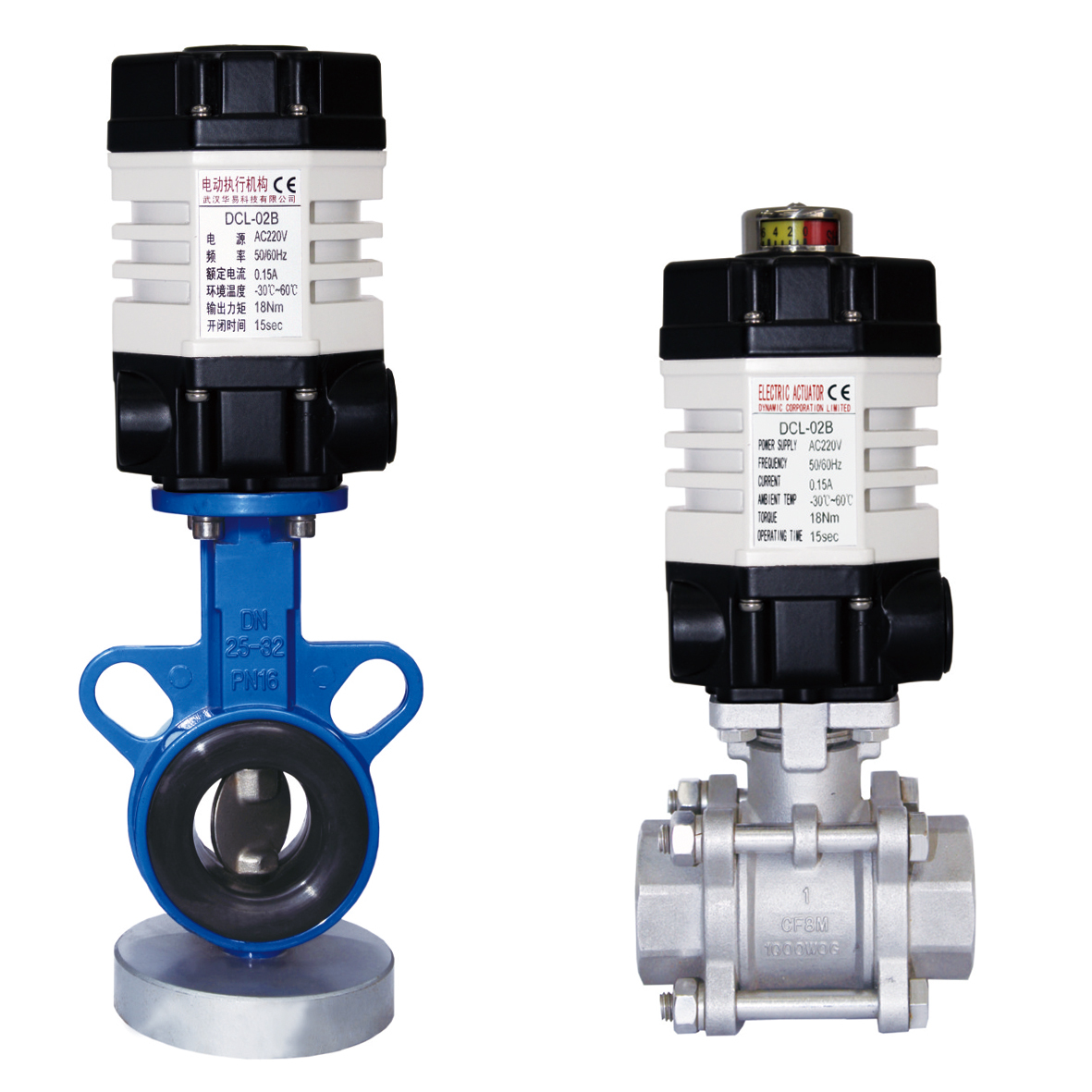

O DCL-02 é um atuador elétrico subminiaturizado de quarto de volta com peso aproximado de 1,2 kg. Ele é projetado para válvulas de esfera pequenas, válvulas borboleta e outros dispositivos que requerem movimento rotativo ajustável de 0–90°.

Sua configuração padrão fornece torque de saída de 16 Nm com tempo de operação de 15 segundos, enquanto o torque máximo listado é de 24 Nm. As configurações opcionais incluem 7 segundos a 9 Nm e 30 segundos a 25 Nm, permitindo que a velocidade de operação seja compatível com o requisito de torque da válvula.

O atuador possui um invólucro IP67 e uma faixa de temperatura ambiente declarada de -25°C a +55°C. As aplicações típicas incluem tratamento de água, HVAC, automação predial, sistemas de água de combate a incêndio, equipamentos industriais e pequenos sistemas de tubulação automatizados.

Interfaces de montagem direta ISO 5211 F03, F04 e F05 estão disponíveis com eixos de acionamento de 9*9 mm ou 11*11 mm. A altura permitida da haste da válvula é de até 16 mm. A flange da válvula, as dimensões da haste e o torque de operação real devem ser verificados antes do pedido, em vez de selecionar o atuador apenas pelo diâmetro nominal da válvula.

Dependendo da fonte de alimentação e do circuito de controle, o DCL-02 pode fornecer operação on-off, controle de posição intermediária ou controle modulante. As fontes de alimentação disponíveis incluem DC12V, DC24V, AC24V, AC110V e AC220V, tornando o atuador adequado para equipamentos compactos e sistemas de automação de válvulas de baixa tensão.

• Operação de quarto de volta
• Dois micro-interruptores auxiliares para confirmar a posição da válvula
• Carcaça de alumínio fundido de alta pressão e resistente com IP67 à prova de intempéries e NEMA 4X
• Motor não ventilado com alto torque de partida e pequena força de inércia
• Trem de engrenagens autotravante totalmente metálico, permanece na última posição conhecida após perda de energia
• Indicador de posição da válvula/indicador plano ou indicador convexo disponível
• Acionamento manual
• Instalação direta padrão ISO5211
• Certificado CSA conforme UL 429 e CSA C22.2, marca CE
