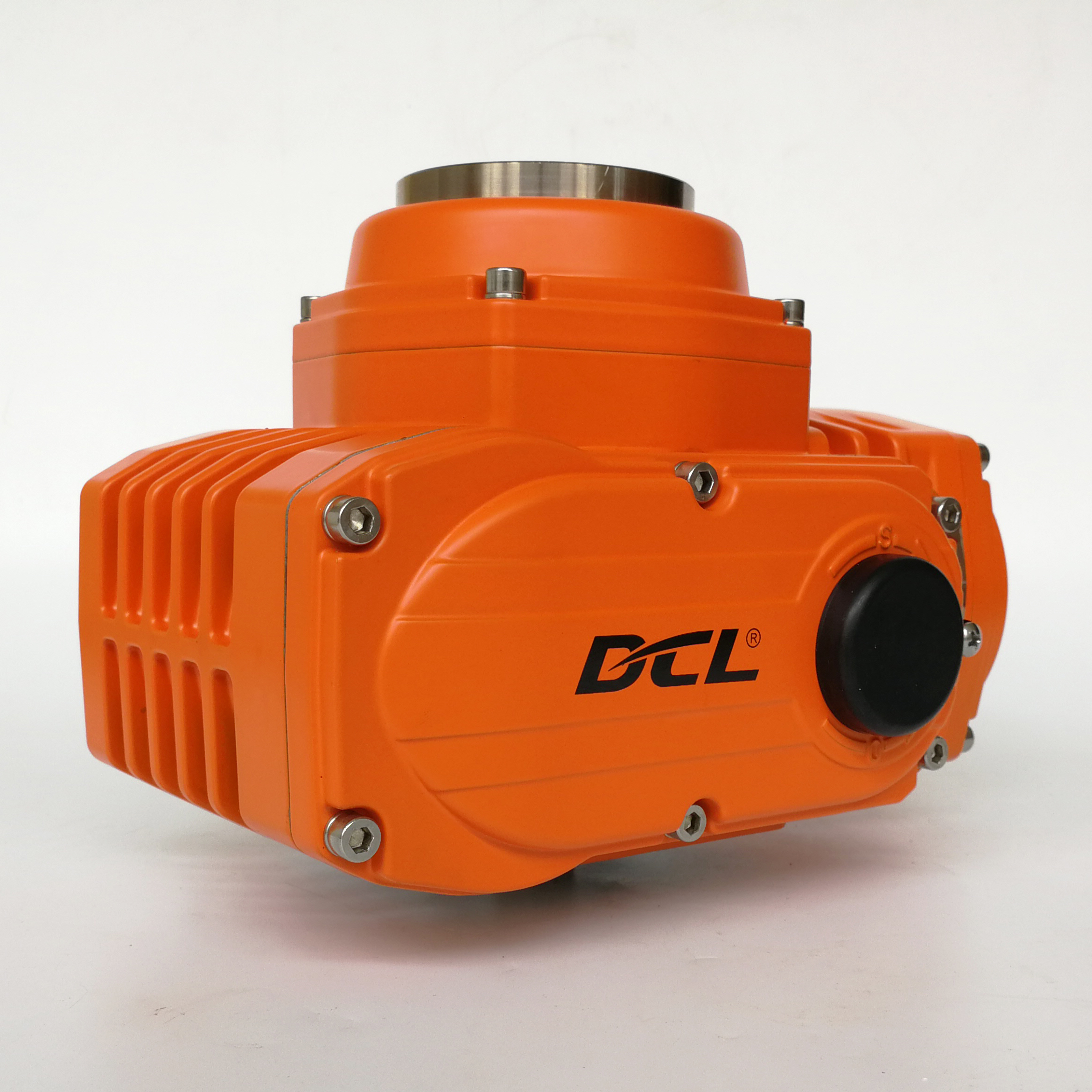

Atuador elétrico à prova de explosão CSA ATEX de quarto de volta 50–3000 Nm

• Torque de saída padrão de 50 a 3000 Nm, com torque máximo de 65 a 3900 Nm.

• Revestimento IP68 e faixa de temperatura ambiente de -25°C a +55°C.

• As marcas de protecção contra explosões incluem Ex db h IIC T4 Gb e Ex h tb IIIC T135°C Db.

• As classificações norte-americanas incluem Classe I, Divisão 1, Grupos C e D, T5/T6 e Classe I, Zona 1.

• Disponível com comando de ligação, de ligação de posição ou de modulação.

• As versões de modulação aceitam entrada de 420 mA, 1 5 VDC ou 2 10 VDC e fornecem feedback de posição de 4 20 mA.

• O erro de modulação de base não é superior a ± 1%, com erro de repetibilidade não superior a 1%.

• ISO 5211 Opções de montagem direta e fontes de alimentação DC12V, DC24V, AC110V, AC220V ou AC380V dependentes do modelo.

• Proteção opcional contra o excesso de binário, aquecimento anticondensação, Modbus RTU e retorno à prova de falhas.

O atuador elétrico DCL à prova de explosão é projetado para automação de válvulas em petróleo e gás, petroquímica, química,Metalurgia e outros ambientes industriais onde possam estar presentes gases inflamáveis ou poeiras combustíveisA gama inclui modelos de DCL-Ex05 a DCL-Ex300, com binário de saída padrão de 50 a 3000 Nm.

A série é adequada para automatizar válvulas de esferas, válvulas borboleta, válvulas de enchufe e outras válvulas rotativas.Marcas ATEX/IECEx e classe I da América do Norte, as configurações da Divisão 1 estão disponíveis para projectos que exijam a conformidade com o local perigoso.

As opções de controlo incluem a operação de ligação e desligação, feedback de contacto passivo, feedback de resistência e controlo de posição de modulação.Comando de 1 ′5 VDC ou 2 ′10 VDC e feedback de posição da válvula de 4 ′20 mAO erro básico especificado não é superior a ± 1%, e o erro de repetibilidade não é superior a 1%.

A proteção opcional contra o excesso de binário pode interromper o circuito do motor quando uma válvula bloqueada faz com que o binário atinja um limite pré-definido.Um módulo de segurança de falha de energia armazenada opcional pode mover a válvula para um aberto predefinidoA certificação, a tensão, o tempo de funcionamento, o modo de controlo e as funções opcionais devem ser confirmados para o modelo seleccionado.
