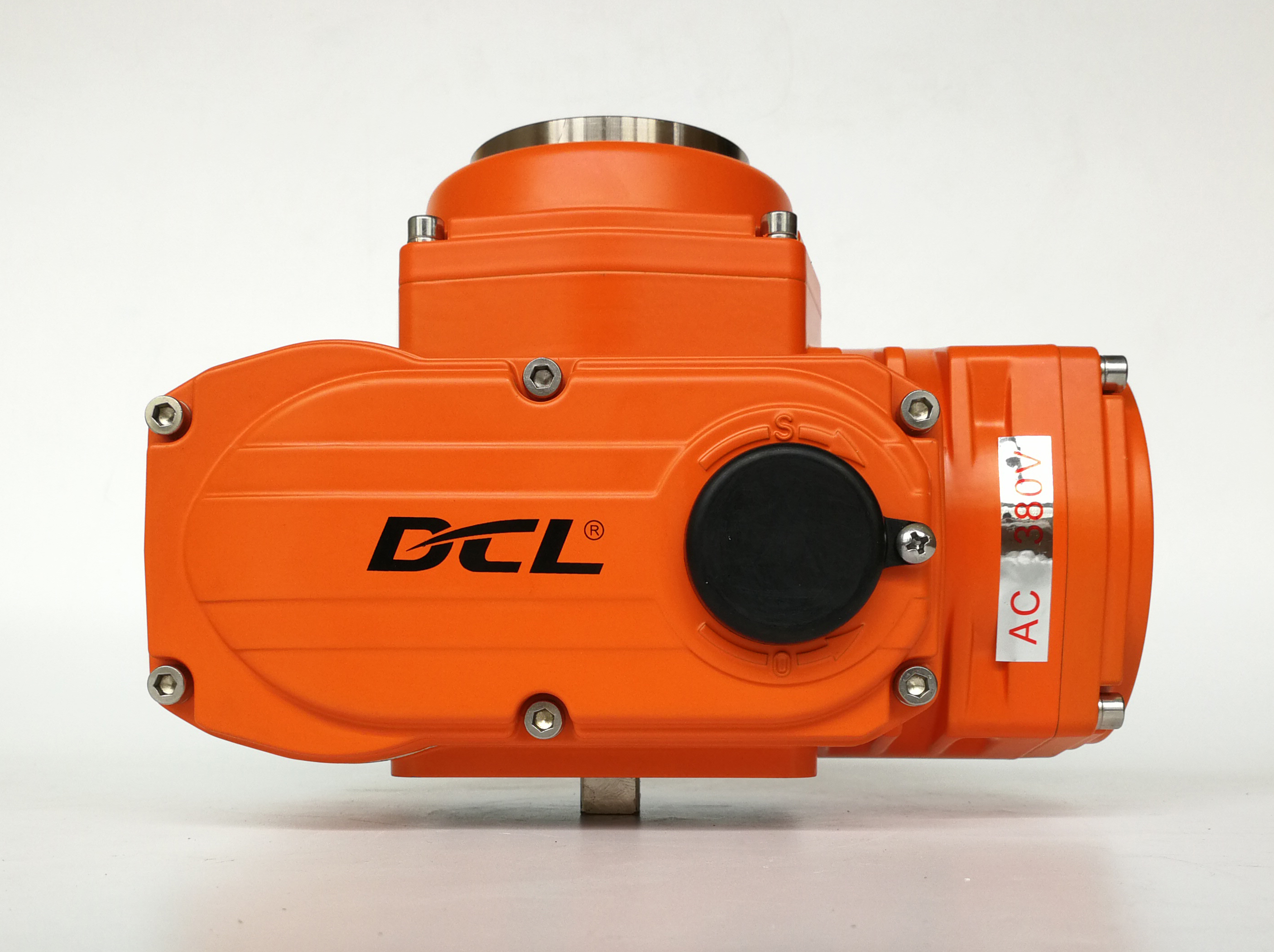

CSA ATEX Modulação AC110V 400Nm 30S Actuador elétrico à prova de explosão

• Operação de um quarto de volta com limites mecânicos
• Motor de alta resistência com proteção contra sobrecarga térmica
• Caixa robusta de liga de alumínio IP68/NEMA 4X com revestimento em pó
• Grau à prova de explosão ExdIICT4 para sistema de Zona e Grupo C, D T4 para sistema de Divisão
• Proteção contra torque excessivo disponível
• Aquecedor anti-condensação opcional
• Instalação direta padrão ISO5211
• Acionamento manual com chave Allen ou volante
• Certificação CSA
• Atualização: Os modelos de fonte de alimentação DC12V DCL-Ex05, DCL-Ex10 e DCL-Ex20 obtiveram a certificação CSA.

Atuadores elétricos à prova de explosão DCL podem ser equipados opcionalmente com um sistema de proteção contra torque excessivo integrado.

Em aplicações de tubulação de serviço pesado, as válvulas podem emperrar devido à cristalização do meio, depósitos ou partículas estranhas. Quando o torque de operação da válvula aumenta acentuadamente e atinge o limite predefinido, o interruptor de torque interrompe imediatamente o fornecimento de energia do motor. Isso ajuda a evitar danos à haste da válvula e protege a transmissão de engrenagens interna contra carga mecânica excessiva.

Para proteção adicional do motor, protetores térmicos PTC de alta sensibilidade são embutidos diretamente nos enrolamentos do motor. Se o motor travar e a temperatura do enrolamento subir para 105°C, o circuito de proteção corta automaticamente o fornecimento de energia. Assim que a temperatura do enrolamento cair para aproximadamente 80–90°C, o circuito reinicia automaticamente, permitindo que a operação seja retomada. Juntos, a proteção contra torque excessivo e a proteção térmica do motor fornecem duas camadas independentes de proteção contra sobrecarga mecânica e aquecimento anormal do motor.

Atuadores elétricos à prova de explosão DCL são projetados para uso em atmosferas de gás explosivo e poeira combustível, excluindo aplicações em minas de carvão subterrâneas. Seu design à prova de explosão os torna adequados para mais de 90% das aplicações típicas de áreas perigosas industriais.

Para evitar que uma ignição interna se propague para a atmosfera explosiva circundante, a câmara do motor, o compartimento de componentes eletrônicos e o compartimento de terminais são projetados e fabricados de acordo com os rigorosos requisitos à prova de chamas Ex d. Juntas cilíndricas à prova de chamas usinadas com precisão são usadas em interfaces críticas do invólucro.

A folga e o comprimento de engajamento de cada junta à prova de chamas são cuidadosamente controlados para restringir a propagação da chama. Combinado com um invólucro robusto de liga de alumínio fundido sob pressão, o atuador é projetado para suportar a alta pressão transiente gerada por uma explosão interna sem comprometer a integridade do invólucro, contendo assim as fontes de ignição dentro da carcaça.

Atuadores elétricos à prova de explosão DCL são classificados como IP68 e possuem certificação CSA norte-americana. Eles estão em conformidade com os requisitos ANSI/UL 60079-1 e CSA C22.2 No. 30 e são adequados para locais perigosos classificados sob os sistemas de Divisão e Zona, incluindoClasse I, Divisão 1 eClasse I, Zona 1 aplicações.
