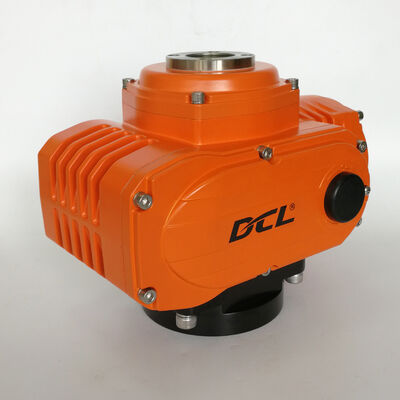

AC110V 90W 600Nm/45S 10.0kg ExdIIC T4 Atuador de válvula à prova de explosão

  • AC110V 90W 600Nm/45S 10.0kg ExdⅡC T4 Explosion Proof Valve Actuator
  • AC110V 90W 600Nm/45S 10.0kg ExdⅡC T4 Explosion Proof Valve Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo DCL-Ex10/Ex20/Ex40/Ex60
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Caixa/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000 unidades/mês
Detalhes do produto
Torque padrão 100nm a 600nm Tempo padrão 30 a 45s
Peso total 5 kg a 10 kg Fonte de energia 24VAC/110VAV/220VAC/380VAC/24VDC
Potência do motor 15W a 90W Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Ângulo de instalação 360° Grau de proteção IP68 NEMA4X/7
Deixe um recado
Descrição de produto
Atuador elétrico compacto à prova de explosão com classificação ExdIICT4 para Zona 1 / Divisão 1
Características
  • Operação de quarto de volta com limites mecânicos
  • Superfícies de conexão tipo batente de cilindro em todas as tampas da carcaça, folga e comprimento à prova de explosão em conformidade com os padrões UL e CSA
  • Classificação à prova de explosão ExdIICT4 para sistema de Zona e Grupo C, D T4 para sistema de Divisão
  • Carcaça robusta de liga de alumínio IP68/NEMA 4X com revestimento em pó
  • Lente de vidro de alta resistência de 10 mm para indicador de posição da válvula, mantém alta dureza tanto em baixas (-22F) quanto em altas temperaturas (140F).
  • Invólucro de liga de alumínio fundido para garantir a resistência do atuador a alta pressão de explosão (> 2,2 MPa).
  • Motor não ventilado com tratamento contra fogo.
  • Motor de alta resistência com proteção contra sobrecarga térmica
  • A taxa de serviço é de 70%, serviço de curto prazo S2 com operação contínua inferior a 15 minutos e operação intermitente tipo S4 com 1200 vezes/hora.
  • Montagem multiflange ISO5211.
  • Proteção contra torque excessivo disponível
  • Aquecedor anti-condensação é opcional
  • Acionamento manual com chave Allen ou volante
  • Certificação CSA em andamento de acordo com o padrão UL/marcado ATEX
Descrição

O atuador é projetado para uso na maioria dos ambientes de gás explosivo, excluindo aplicações de mineração de carvão. O motor e os componentes eletrônicos são especialmente tratados com proteção retardante de chamas para aumentar a segurança em áreas perigosas.

A precisão de usinagem de todas as superfícies de junta à prova de explosão é estritamente controlada e inspecionada em toda a cadeia de suprimentos para garantir que as folgas à prova de explosão necessárias sejam mantidas, evitando efetivamente que faíscas internas ignorem gases explosivos externos.

A carcaça de liga de alumínio é fabricada por fundição sob alta pressão com pressão de fundição maior do que as carcaças convencionais de atuadores elétricos. Este processo melhora a densidade do material e permite que o invólucro resista a uma pressão interna de explosão mais alta.


Todas as superfícies de junta do invólucro são projetadas de acordo com os requisitos ATEX e UL. Cada superfície de conexão à prova de explosão é usinada com precisão e testada antes da montagem para garantir a conformidade com os padrões de proteção à prova de explosão.


O atuador apresenta uma interface de montagem multiflange ISO5211 padronizada e design de acionamento de eixo duplo, permitindo instalação rápida e flexível com várias válvulas de quarto de volta.

Especificação
Tipo Ex05E Ex10E Ex20E Ex40E Ex60E
Energia AC110V/AC220V
Torque de Saída 50Nm 100Nm 200Nm 400Nm 600Nm
Tempo de Atuação 20S 30S 30S 30S 45S
Ângulo de Rotação 0-90° 0-90° 0-90° 0-90° 0-90°
Potência do Motor 10W 25W 40W 90W 90W
Corrente Nominal 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
Peso Total 3.0kg 5.0kg 5.5kg 9.5kg 10.0kg
Sinal de Entrada 4-20mADC,1-5VDC,2-10VDC
Sinal de Saída 4-20mADC
Erro Básico não mais que ±1%
Erro de Reciprocidade não mais que 1%
Espaço Morto 0.5%-5.0% ajustável
Característica de Amortecimento 0 vezes
Erro de Repetição no Atuador ≤1%
Resistência de Isolamento 100MΩ/500VDC
Classe de Tensão de Suporte 1500VAC 1 minuto
Classe de Proteção IP67
Grau à prova de explosão Exd II BT4Gb
Ângulo de Instalação 360° em qualquer ângulo
Interface Elétrica 2-M20*1.5 plugue à prova de explosão, os clientes devem instalar o conector de cabo à prova de explosão correspondente ao usar de acordo com o cabo selecionado.
Temperatura Ambiente -20°C~+60°C
Função Opcional Protetor de torque excessivo/Aquecedor desumidificador/Interruptor de contato passivo
Observação Qualquer outro sinal de entrada ou saída necessário, por favor, especifique no pedido de compra.
