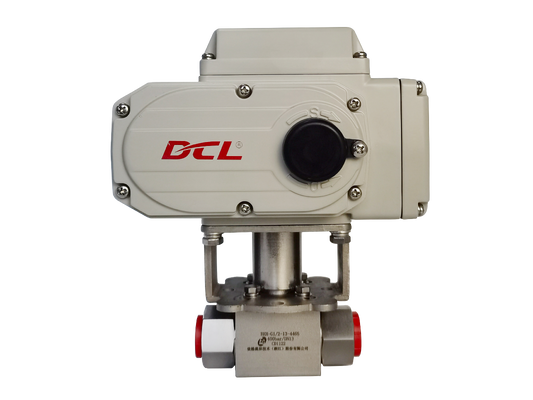

CSA 30S 100Nm Actuador compacto equipado com motor de indução reversível não ventilado
| Lugar de origem | WUHAN, CHINA |
|---|---|
| Marca | DCL |
| Certificação | CE/ROHS/CSA/IP67 |
| Número do modelo | DCL actuador totalmente elétrico |
| Quantidade de ordem mínima | 1 unidade |
| Detalhes da embalagem | Caixa/palete |
| Tempo de entrega | 7 dias úteis |
| Termos de pagamento | D/P, T/T, Western Union, |
| Habilidade da fonte | 5000 unidades/mês |
Detalhes do produto
| Fonte de energia | 24VAC/110VAV/220VAC/380VAC/24VDC | Ângulo de instalação | 360° |
|---|---|---|---|
| Tempo/torque padrão | 15s a 75s/18nm a 2500nm/160in.lbs a 22125in.lbs | Peso total | 1,2 kg a 20 kg |
| Potência do motor | 6W a 140W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Grau de proteção | IP67 NEMA4/4X | ||
| Destacar | Actuador compacto CSA 30S,Motor de indução reversível de 100 Nm,Actuador compacto não ventilado |
||
Descrição de produto
Acionador compacto equipado com motor de indução reversível não ventilado
Características
- Função de 1/4 de turno com limites mecânicos
- Automatizar válvula de esfera e válvula borboleta para ajustar ou cortar o fluxo
- Todas as ligas de bronze de minhoca sector engrenagem é muito durável e resistência a alta força de atrito
- Mais de 10000 ciclos de vida abertos e fechados completos com carga nominal total com taxa de funções de 80%
- Dimensões compactas para o espaço limite com caixa de liga de alumínio IP67/tipo 4X à prova de intempéries
- Proteção contra corrosão liga de alumínio robusta com revestimento de poliéster com ligação térmica
- Trem de engrenagens totalmente metálicas com engrenagem de vermes auto-bloqueável
- Indicador de posição visual da válvula
- Dois interruptores eléctricos de limite para confirmar a posição da válvula, sem necessidade de travagem adicional
- Allen manuseia a substituição manual
- Lista CSA/conformidade UL/marcação CE/testado RoHS 3.0
- Atualização:Os modelos de fonte de alimentação DC12V DCL-02, DCL-05, DCL-10 e DCL-20 obtiveram a certificação CSA.
- Atualização:Os modelos de fonte de alimentação DCL-100/200/300 de 24 V têm obtido a certificação CSA.
Descrição
Os atuadores elétricos compactos DCL são projetados com precisão para integração perfeita em sistemas de automação de edifícios modernos.Eles fornecem um controle perfeito sobre a temperatura interna, volume de ar, fluxo de água e balanço hidráulico.
Precisão e Durabilidade de Alta Frequência Para alcançar a precisão absoluta na modulação, os atuadores DCL são alimentados por motores pesados que ostentam uma70% do ciclo de trabalho, permitindo ajustes contínuos de alta frequência sem fadiga, construídas para uma vida útil ultra longa, estas unidades minimizam drasticamente a manutenção pós-venda,reduzir eficazmente o seu custo total de propriedade (TCO).
Construídos para prosperar em condições adversas, estes atuadores estão totalmente equipados para instalações internas e externas.Um aquecedor anticondensação opcional está disponível para prevenir ativamente a umidade interna e a corrosão.
Todos os atuadores DCL HVAC são rigorosamente testados de acordo com os rigorosos padrões UL e CSA, mantêm o nível máximo de segurança.Certificação CSA, e são verificados de forma independente pela SGS paraConformidade CE e RoHS.
Especificações
| Tipo de atuador | Tempo padrão/torque | Tempo/torque opcional | Ângulo de rotação (max.intervalo) | Peso total | Fornecimento de energia | Circuito de controlo selecionado |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Ajustável | 1.2 kg | DC 12V/DC 24V/AC 24V AV 110V/AC 220V | Tipos de A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Ajustável | 2.5 kg | DC 12V/DC 24V/AC 24V AV 110V/AC 220V/AC 380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Ajustável | 4.5 kg | DC 12V/DC 24V/AC 24V AV 110V/AC 220V/AC 380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Ajustável | 9 kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 kg | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Ajustável | 19 kg | DC24V/AC110V/ AC220V/AC380V | Tipos de A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5 kg | ||||
| DCL-300 | 110S/3000Nm | 20 kg | ||||
| Parâmetros de desempenho Lista do tipo de regulação (tipo E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Ajustável | 4.5 kg | DC24V ± 10% | Tipo GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5 kg | |||
