Atuador Elétrico Inteligente Auto-calibrável CSA ISO5211 AC220V 200Nm

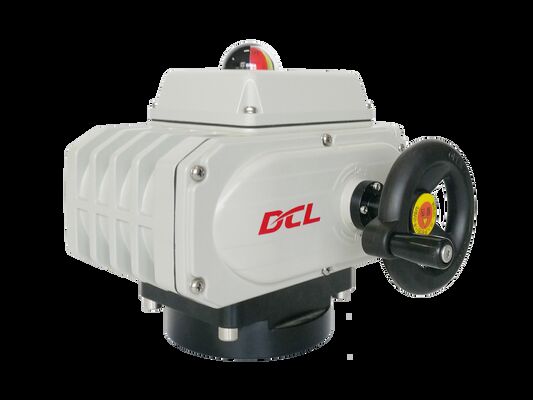

  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator

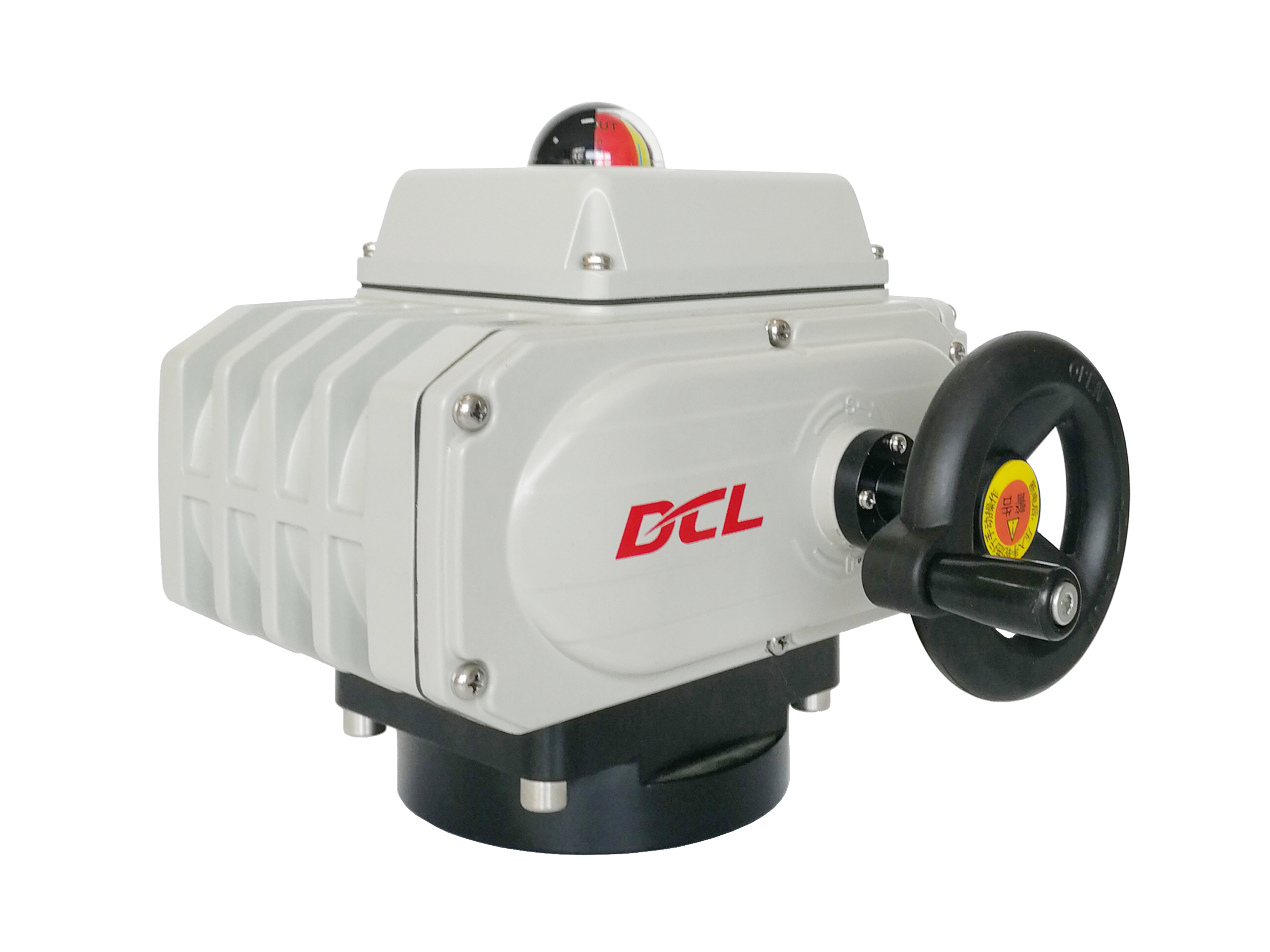

  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo Modelo DCL E
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Caixa/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000 unidades/mês
Detalhes do produto
Fonte de energia 24VAC/110VAV/220VAC/380VAC Potência do motor 6W a 140W
Torque padrão 50nm a 2500nm/442in.lbs a 22125in.lbs Tempo padrão 20 a 75s
Sinal de entrada 4-20MADC/1-5VDC/2-10VDC Sinal de saída 4-20MADC
Grau de proteção IP67 NEMA4/4X Peso total 1,2 kg a 20 kg
Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Ângulo de instalação 360°
Destacar

Atuador elétrico CSA ISO5211

,

Atuador inteligente auto-calibrável

,

Atuador AC220V 200Nm
Deixe um recado
Descrição de produto

Actuador eléctrico inteligente de auto-calibração com módulo de posicionamento / erro de repetição ≤ 1%

Características

  • Quarta-volta com limites mecânicos
  • Design único do motor/pacote de controlo/cabine com dimensões muito pequenas e uma aparência bonita
  • Protecção contra sobrecorrente pela função de ensaio de binário do controlador inteligente de potes completos
  • EMC de alto desempenho com EFT, ESD e sobretensão de alta tensão testados para o pacote de controlo
  • Motor pesado com protecção contra sobrecarga térmica
  • Revestimento à prova de intempéries de liga de alumínio com revestimento de poliéster com ligação térmica
  • Indicador de posição da válvula/indicador plano ou indicador convexo disponível
  • sinal de saída de 4-20 mA para a posição da válvula
  • Função de auto-calibração e auto-verificação de problemas
  • Instalação de válvulas multi-flanges da norma ISO5211
  • Desempenho manual com chave inglesa ou volante manual
  • Certificação CSA por UL e CSA padrão/marcado CE/RoHS 3.0 aprovado

Especificações

Tipo DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Potência AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Torque de saída 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Tempo de atuação 20S 30S 30S 30S 45S 30S 90S 110S
Ângulo de viragem 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Potência do motor 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Corrente nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Peso total 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Sinais de entrada 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Erro básico não mais de ± 1%
Erro recíproco não mais de 1%
Espaço Morto 00,5% a 5,0% ajustável
Característica de amortecimento 0 vezes
Erro repetido no atuador ≤ 1%
Resistência de isolamento AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Classe de resistência à tensão AC24V:500VAC 1 minuto AC110/220V:1500VAC 1 minuto
Classe de protecção IP67
Ângulo de instalação 360° em qualquer ângulo
Interface elétrica Dois conectores de cabo à prova de G1/2 Watt, um para a linha de energia e outro para a linha de sinal
Temperatura ambiente -20°C~+55°C
Função opcional Protector contra excesso de binário/Aquecedor desumidificador/Interruptor de contacto passivo/indicador de cúpula/Manuela
Observação Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra.

Descrição

O atuador elétrico de modulação DCL possui umProjeto integradoque combina o motor, o módulo de controlo e a caixa numa única unidade.

Ao contrário de muitos outros atuadores elétricos que exigem um compartimento adicional separado para o controlador, resultando em uma aparência volumosa e pouco compacta,o atuador DCL está equipado com um módulo de controlo multifuncional ultracompactoO seu tamanho é comparável ao de um bloco terminal padrão de tipo ligado-desligado, permitindo-lhe ser instalado com cuidado no compartimento de fiação.

Este módulo de controlo inteligente étotalmente envasadoPara proteger os componentes electrónicos contra vibrações e umidade.

O atuador passou com êxito em testes EMC rigorosos, incluindo testes EFT, ESD e sobrecarga, e possui certificação CSA em conformidade com os padrões UL e CSA.

Weather Proof 360° CSA Quarter Turn Electric Actuator

Weather Proof 360° CSA Quarter Turn Electric Actuator
