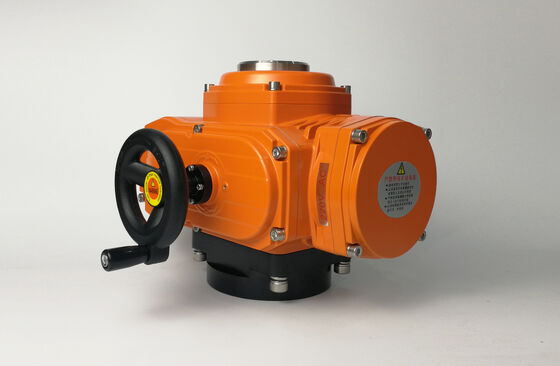

AC220V ATEX ISO5211 ExdIIC T4 Atuador elétrico de válvula à prova de explosão
| Lugar de origem | WUHAN, CHINA |
|---|---|
| Marca | DCL |
| Certificação | CE/ROHS/CSA/IP67 |
| Número do modelo | DCL-Ex10/Ex20/Ex40/Ex60 |
| Quantidade de ordem mínima | 1 unidade |
| Detalhes da embalagem | Caixa/palete |
| Tempo de entrega | 7 dias úteis |
| Termos de pagamento | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 5000 unidades/mês |
Detalhes do produto
| Torque padrão | 100nm a 600nm | Tempo padrão | 30 a 45s |
|---|---|---|---|
| Peso total | 5 kg a 10 kg | Fonte de energia | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Potência do motor | 15W a 90W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Ângulo de instalação | 360° | Grau de proteção | IP68 NEMA4X/7 |
| Destacar | ATEX Actuador elétrico à prova de explosão,ISO5211 Atuador elétrico de válvula,Actuador compacto AC220V com garantia |
||
Descrição de produto
Actuador elétrico compacto à prova de explosão com grau ExdIIC T4 para a Zona 1 / Divisão 1
Características
- Função de quarto turno com limites mecânicos
- Superfícies de ligação do tipo de paragem do cilindro de cada tampa, espaço à prova de chama e comprimento conformes com as normas UL e CSA
- Grau à prova de explosão ExdIICT4 para o sistema de zona e Grupo C, D T4 para o sistema de divisão
- Casas resistentes de liga de alumínio IP68/NEMA 4X com revestimento em pó
- Lente de vidro de alta resistência de 10 mm para indicador de posição da válvula, manter uma dureza forte tanto em baixa temperatura ((-22F) e alta temperatura ((140F).
- Capa de liga de alumínio fundido a óleo para garantir a resistência do atuador a altas pressões de explosão ((> 2,2 MPa).
- Motor não ventilado com tratamento de incêndio.
- Motor pesado com protecção contra sobrecarga térmica
- A taxa de trabalho é de 70%, S2 trabalho de curta duração com operação contínua inferior a 15 minutos e S4 operação de tipo intermitente com 1200 vezes/hora.
- Instalação de flange múltipla ISO5211.
- A proteção contra sobrecorrente está disponível
- O aquecedor anti-condensação é opcional.
- Desempenho manual com chave Allen ou volante manual
- Certificação CSA em curso por norma UL/ATEX
Descrição
Este actuador é adequado para utilização em mais de 90% das atmosferas de gases explosivos, excluindo as minas de carvão subterrâneas.
A precisão de usinagem de todas as superfícies de acoplamento é rigorosamente controlada e inspeccionada a nível do fornecedor, garantindo que a lacuna à prova de chama seja suficientemente estreita para conter faíscas internas.A caixa de alumínio é de alta pressão de fundição por impressão com uma imprensa de tonelagem maior do que os atuadores elétricos padrão, resultando numa estrutura mais densa capaz de suportar pressões de explosão significativamente mais elevadas.
Todas as superfícies de acoplamento entre as partes do gabinete são concebidas em conformidade com as normas ATEX e UL, obtidas por mecanização precisa e testadas antes da montagem para garantir a classificação à prova de explosão.A instalação é simplificada através da montagem de flange múltipla padrão ISO5210 e dupla unidade quadrada.
Especificações
| Tipo | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Potência | AC110V/AC220V | ||||
| Torque de saída | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm |
| Tempo de atuação | 20S | 30S | 30S | 30S | 45S |
| Ângulo de viragem | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Potência do motor | 10W | 25 W | 40 W | 90 W | 90 W |
| Corrente nominal | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Peso total | 3.0kg | 5.0kg | 5.5 kg | 9.5 kg | 10.0kg |
| Sinais de entrada | 4-20mADC,1-5VDC,2-10VDC | ||||
| Output Singal | 4-20mADC | ||||
| Erro básico | não mais de ± 1% | ||||
| Erro recíproco | não mais de 1% | ||||
| Espaço Morto | 00,5% a 5,0% ajustável | ||||
| Característica de amortecimento | 0 vezes | ||||
| Erro repetido no atuador | ≤ 1% | ||||
| Resistência de isolamento | 100MΩ/500VDC | ||||
| Classe de resistência à tensão | 1500VAC 1minuto | ||||
| Classe de protecção | IP67 | ||||
| Tipo à prova de explosão | BT1 BT2 BT2 | ||||
| Ângulo de instalação | 360° em qualquer ângulo | ||||
| Interface elétrica | 2-M20*1.5 conector à prova de explosão, os clientes devem instalar o conector de cabo à prova de explosão correspondente quando utilizarem de acordo com o cabo selecionado. | ||||
| Temperatura ambiente | -20°C~+60°C | ||||
| Função opcional | Protector contra o excesso de binário/aquecedor desumidificador/interruptor de contacto passivo | ||||
| Observação | Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra. | ||||
