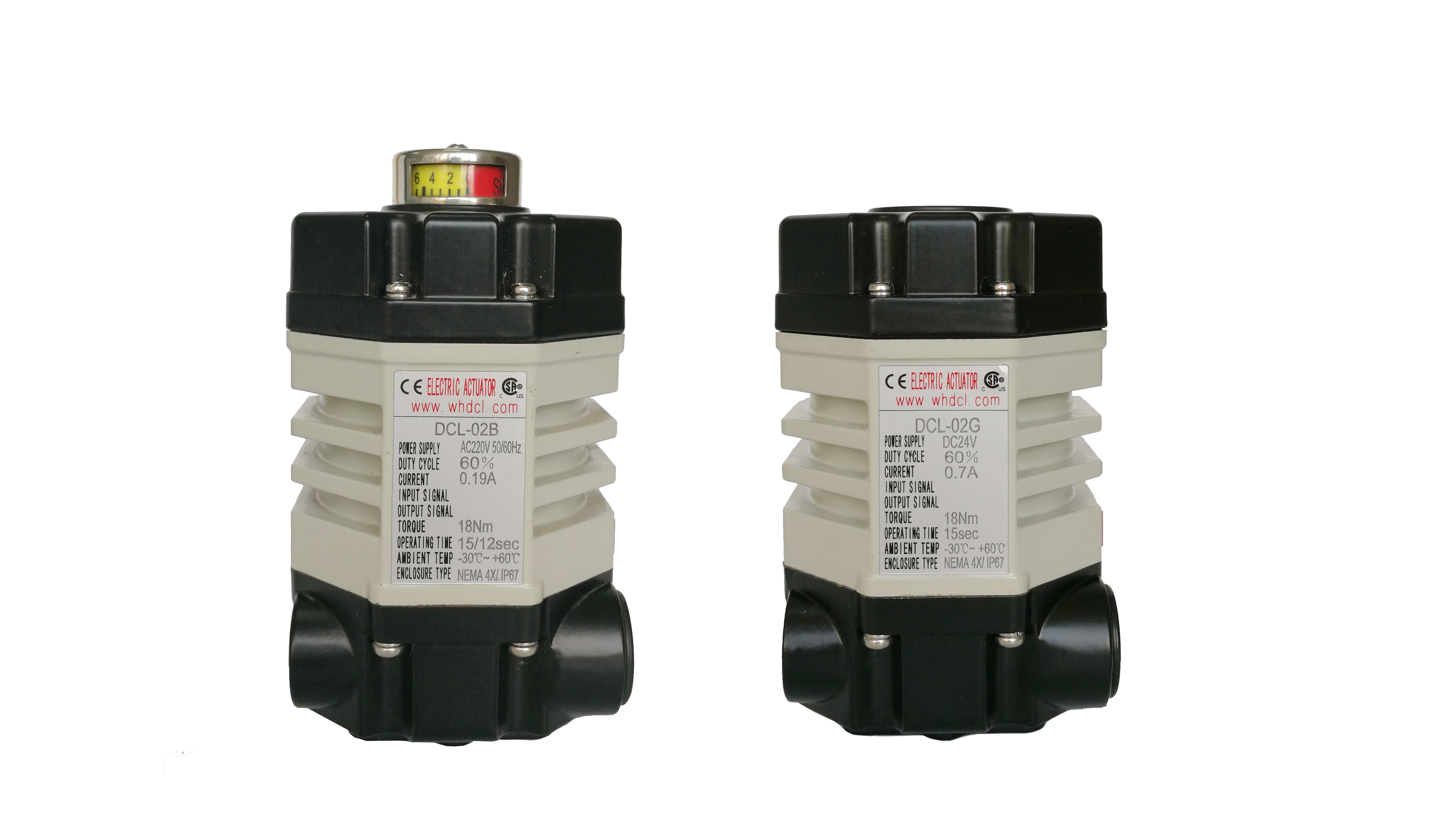

CSA Super Torque Miniatura Actuador Elétrico 15S 18Nm
Detalhes do produto
| Tempo/torque padrão | 15s/18nm | Tempo/torque opcional | 7s/9nm 60s/18nm |
|---|---|---|---|
| Peso total | 1,2kg | Fonte de energia | 24VAC/110VAC/220VAC |
| Potência do motor | 6W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Ângulo de instalação | 360° | Grau de proteção | IP67 NEMA4/4X |
Descrição de produto
Actuador elétrico em miniatura de supertorque com dois interruptores de limite auxiliares
Descrição
O DCL-02B é projetado para acionar válvulas ou braços oscilantes com um ângulo de viagem de até 90 °. O motor possui um mecanismo de desligamento automático acionado por camas internas e interruptores de limite.Para maior fiabilidade, são integrados dois interruptores de limite auxiliares passivos adicionais para fornecer um feedback preciso da posição da válvula.
O seu design único e ultra-compacto incorpora um motor de engrenagem de minhoca de estágio final para garantir um desempenho de auto-bloqueio superior.Todas as séries de atuadores podem ser configuradas com uma posição intermédia programável entre os estados totalmente abertos e totalmente fechadosAlém disso, os diagramas de fiação podem ser adaptados às exigências específicas dos clientes.
Os atuadores com controle de posição intermediário são ideais para aplicações que requerem gestão de fluxo de várias portas, como as válvulas de esferas de 3 vias do tipo T.Todas as unidades são rigorosamente testadas e certificadas pela CSA para atender aos rigorosos padrões UL e CSA.
Especificações
Parâmetros de desempenho
| Tipo | DCL-02 | DCL-MZZ (Versões múltiplas) | |||
|---|---|---|---|---|---|
| Potência | DC24V | AC24V | AC110V | AC220V | DC24V |
| Potência do motor | 8W | 6W | 6W | 6W | 20W |
| Corrente nominal | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Tempo padrão/torque | 15S/18Nm | 18 Nm | |||
| Tempo/torque opcional | 7S/9Nm 60S/18Nm | ||||
| Ângulo ou curvas de viragem | 0 ¢ 900 | 3 r/min | |||
| Circuito de controlo disponível | Tipo G | Tipo A,B | Tipo A, B, E, | ||
| Peso total | 1.2 kg | ||||
| Resistência de isolamento | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Classe de resistência à tensão | 500VAC 1 minuto | 1500VAC 1 minuto | 500 VAC 1 minuto | ||
| Classe de protecção | IP67 | ||||
| Ângulo de instalação | 3600em qualquer ângulo | ||||
| Interface elétrica | Cabos de ligação de 7 núcleos | ||||
| Temperatura ambiente | -25°C+55°C | ||||
| Fusão | 2A | 3A | 1A | 1A | 2A |
Características
- Operação de quartel
- Dois interruptores de limite auxiliares para confirmar a posição da válvula
- Casas de alumínio fundido a pressão elevada com resistência a intempéries IP67 e NEMA 4X
- Motor não ventilado com um binário de arranque elevado e uma força de inércia pequena
- Trem de engrenagens de auto-bloqueio de metal, permanece na última posição conhecida após perda de energia
- Indicador de posição da válvula/indicador plano ou indicador convexo disponível
- Desempenho manual
- Instalação direta da norma ISO5211
- Certificado CSA de acordo com UL 429 e CSA C22.2, marcação CE
