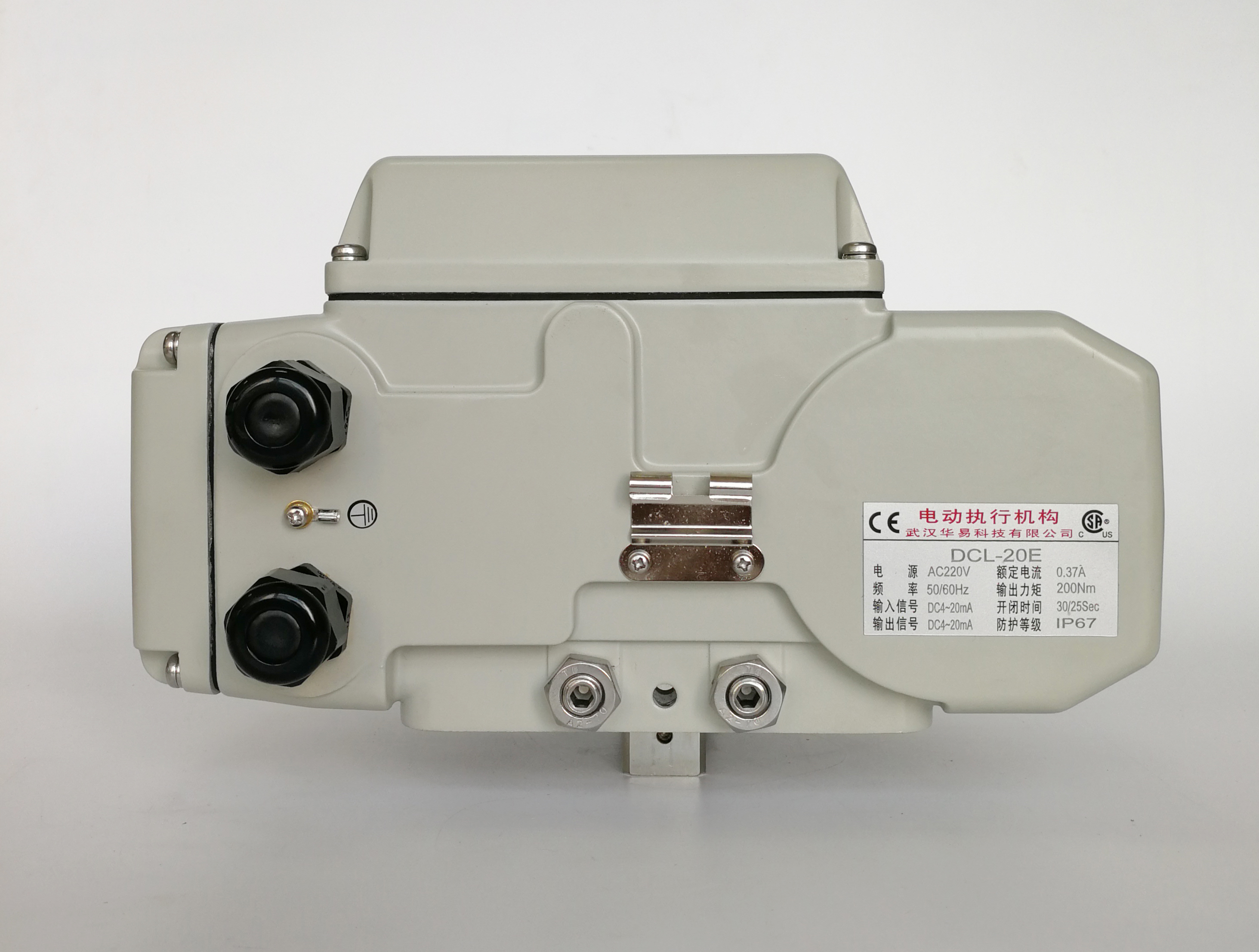

Compacto 30S 200Nm 4-20mADC Actuador elétrico à prova de explosão

  • Compact 30S 200Nm 4-20mADC Explosion Proof Electric Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo Modelo DCL E
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Caixa/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000 unidades/mês
Detalhes do produto
Torque padrão 50nm a 2500nm/442in.lbs a 22125in.lbs Tempo padrão 20 a 75s
Sinal de entrada 4-20MADC/1-5VDC/2-10VDC Sinal de saída 4-20MADC
Fonte de energia 24VAC/110VAV/220VAC/380VAC Potência do motor 6W a 140W
Grau de proteção IP67 NEMA4/4X Peso total 1,2 kg a 20 kg
temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Ângulo de instalação 360°
Destacar

Actuador elétrico à prova de explosão

,

um actuador elétrico compacto 30S

,

Actuador inteligente 4-20mADC
Deixe um recado
Descrição de produto

Características

  • Função de 1/4 de turno com bloqueio automático
  • Ensaios de funcionamento contínuo de 640 horas em ambiente de 85°C e 85% de humidade.
  • Automatizar válvula de esfera e válvula borboleta para ajustar ou cortar o fluxo
  • O aparelho de respiração unidirecional é opcional
  • Motor de indução de classe F com protecção contra o sobreaquecimento
  • EMC de alto desempenho com EFT, ESD e sobretensão de alta tensão testados para o pacote de controlo
  • Desabrochamento manual
  • Mais de 10000 vezes o ciclo de vida da gama completa com carga nominal total
  • Motor pesado com protecção contra sobrecarga térmica
  • Dimensões compactas para o espaço limite com caixa de liga de alumínio IP67/tipo 4X à prova de intempéries
  • Trilha de engrenagens automática de bloqueio, sem necessidade de travões adicionais
  • Lista CSA/conformidade UL/marcação CE/testado RoHS 3.0
  • Instalação de válvulas de flange múltipla da norma ISO 5211

Descrição

Os atuadores elétricos compactos DCL são amplamente aplicados em sistemas HVAC, especialmente em combinação com válvulas borboleta.são comumente usados para controlar com precisão a temperatura interna, volume de ar, fluxo de água, descarga de condensado e equilíbrio hidráulico.

Durante a instalação e colocação em serviço, é por vezes inevitável abrir a tampa do atuador para cablagem e regulação.Em ambientes úmidos ou regiões com diferenças significativas de temperatura diurna e noturnaPor conseguinte, um aquecedor anticondensação controlado termostaticamente é essencial para garantir a fiabilidade operacional a longo prazo.

O aparelho de respiração unidirecional patenteado da DCL® fornece uma solução avançada para o risco de condensação.Mesmo depois do aquecimento ser desligadoEste projecto inovador garante uma protecção completa dos componentes internos do actuador e melhora significativamente a durabilidade e a vida útil.

Especificações

Tipo DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Potência AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Torque de saída 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Tempo de atuação 20S 30S 30S 30S 45S 30S 90S 110S
Ângulo de viragem 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Potência do motor 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Corrente nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Peso total 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Sinais de entrada 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Erro básico não mais de ± 1%
Erro recíproco não mais de 1%
Espaço Morto 00,5% a 5,0% ajustável
Característica de amortecimento 0 vezes
Erro repetido no atuador ≤ 1%
Resistência de isolamento AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Classe de resistência à tensão AC24V:500VAC 1 minuto AC110/220V:1500VAC 1 minuto
Classe de protecção IP67
Ângulo de instalação 360° em qualquer ângulo
Interface elétrica Dois conectores de cabo à prova de G1/2 Watt, um para a linha de energia e outro para a linha de sinal
Temperatura ambiente -20°C~+55°C
Função opcional Protector contra excesso de binário/Aquecedor desumidificador/Interruptor de contacto passivo/indicador de cúpula/Manuela
Observação Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra.
