Atuador elétrico de posicionamento de 400Nm e 30S de quarto de volta

  • Electric Positioning 400Nm 30S Quarter Turn Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo Modelo DCL E
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Caixa/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000 unidades/mês
Detalhes do produto
Nome do produto Atuador elétrico de um quarto de virar Potência do motor 6W a 140W
Grau de proteção IP67 NEMA4/4X recurso atuador resistente à corrosão
Com Sistema de posicionamento elétrico Peso total 1,2 kg a 20 kg
temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Cor Cinza/preto ou personalizado
Destacar

Atuador elétrico de quarto de volta de 400Nm

,

Atuador elétrico de posicionamento inteligente

,

Atuador de quarto de volta de 30S com garantia
Deixe um recado
Descrição de produto

Parâmetros DCL-05E~250E.pdf

Atuador elétrico de quarto de volta resistente à corrosão com sistema de posicionamento elétrico

Especificação

Tipo DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Potência AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Torque de Saída 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Tempo de Atuação 20S 30S 30S 30S 45S 30S 90S 110S
Ângulo de Rotação 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Potência do Motor 10W 25W 40W 90W 90W 120W 140W 140W
Corrente Nominal 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Peso Total 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sinal de Entrada 4-20mADC,1-5VDC,2-10VDC
Sinal de Saída 4-20mADC
Erro Básico não mais que ±1%
Erro de Reciprocidade não mais que 1%
Espaço Morto 0.5%-5.0% ajustável
Característica de Amortecimento 0 vezes
Erro de Repetição no Atuador ≤1%
Resistência de Isolamento AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Classe de Tensão de Suporte AC24V:500VAC 1minuto AC110/220V:1500VAC 1minuto
Classe de Proteção IP67
Ângulo de Instalação 360° em qualquer ângulo
Interface Elétrica Dois Conectores de Cabo à Prova d'Água G1/2, um para linha de energia e um para linha de sinal
Temperatura Ambiente -20°C~+55°C
Função Opcional Protetor de sobretorque/Aquecedor desumidificador/Interruptor de contato passivo/Indicador de cúpula/Manípulo
Observação Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra.

Características

  • Design exclusivo de motor/pacote de controle/carcaça integral com tamanho muito pequeno e aparência bonita
  • 1000 horas de névoa salina e resistência à corrosão nível C3
  • Indicador de posição da válvula/indicador plano ou indicador convexo disponível
  • Quarto de volta com controle proporcional ao sinal de entrada, limites mecânicos
  • Proteção contra sobretorque pela função de teste de torque do controlador inteligente totalmente encapsulado
  • Motor de alta resistência com proteção contra sobrecarga térmica
  • Todas as engrenagens metálicas com engrenagem sem-fim autoblocante
  • Autocalibração com sinal de monitoramento de posição de saída contínuo como padrão
  • Múltiplos sinais de entrada comutáveis em um único pacote de controle inteligente
  • Controlador totalmente encapsulado em resina plástica, resistente a vibrações e umidade
  • Montagem de válvula multi-flange padrão ISO5211
  • Acionamento manual com chave ou volante
  • Listado CSA/em conformidade com UL/marcado CE/testado RoHS 3.0

Descrição

Os atuadores elétricos modulantes DCL são equipados com um controlador inteligente compacto que suporta múltiplas opções de sinal de entrada para atender a diferentes requisitos de aplicação.

Os sinais de entrada padrão incluem 4–20 mA e 2–10 V, com configurações especiais disponíveis para 4–20 mA e 1–5 V.

Em indústrias onde existem padrões de sinal duplo ou são necessárias atualizações de sistema, os atuadores modulantes inteligentes DCL podem ser substituídos diretamente sem modificar o sistema de controle existente, garantindo integração perfeita e eficiência de custos.

Todos os atuadores são rigorosamente testados e certificados pela CSA em conformidade com os padrões UL e CSA.

Eles são capazes de até 1.200 partidas por hora e mais de 200.000 ciclos operacionais totais ao longo de sua vida útil sob condições de torque nominal.

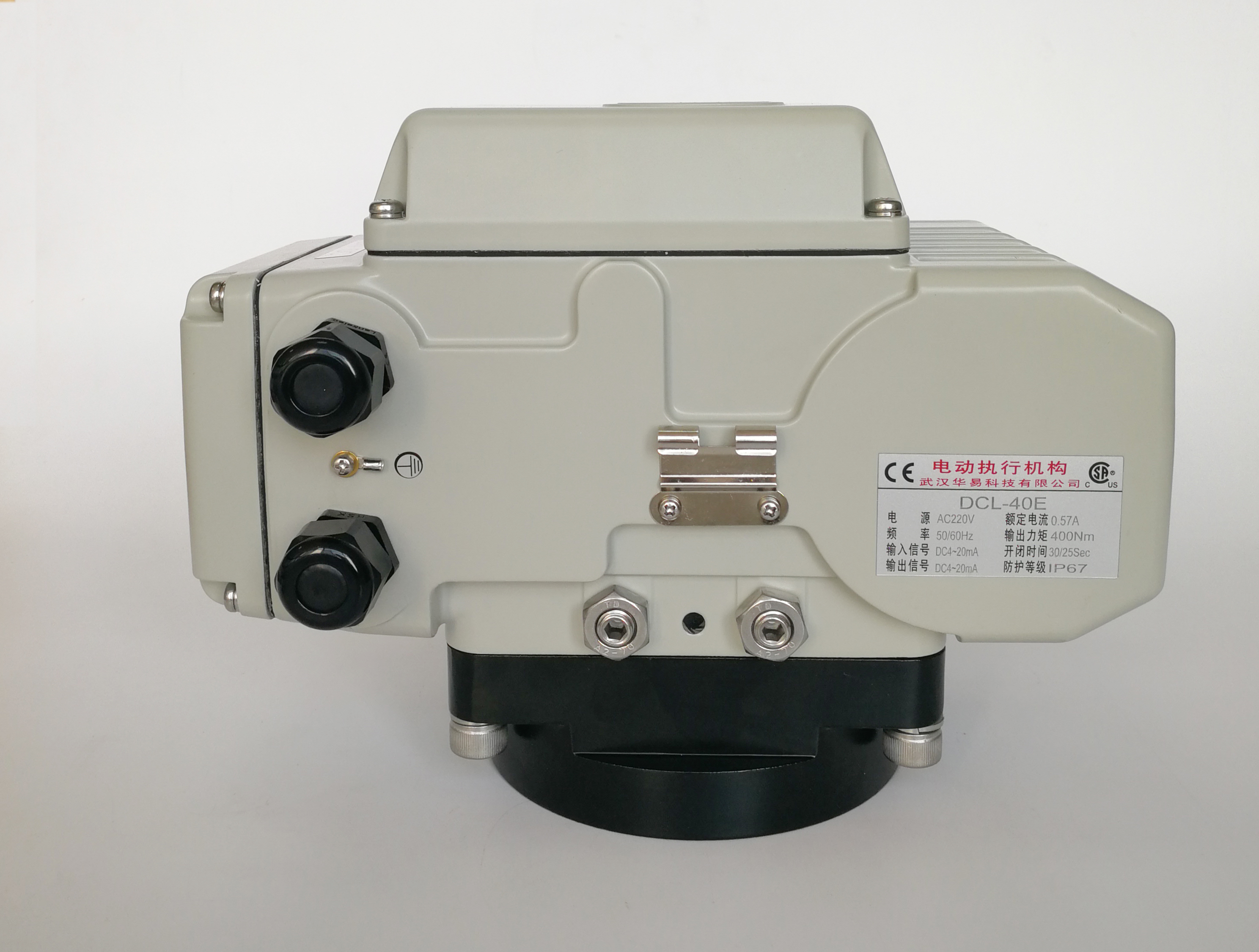

Atuador elétrico de posicionamento de 400Nm e 30S de quarto de volta 0

Atuador elétrico de posicionamento de 400Nm e 30S de quarto de volta 1
