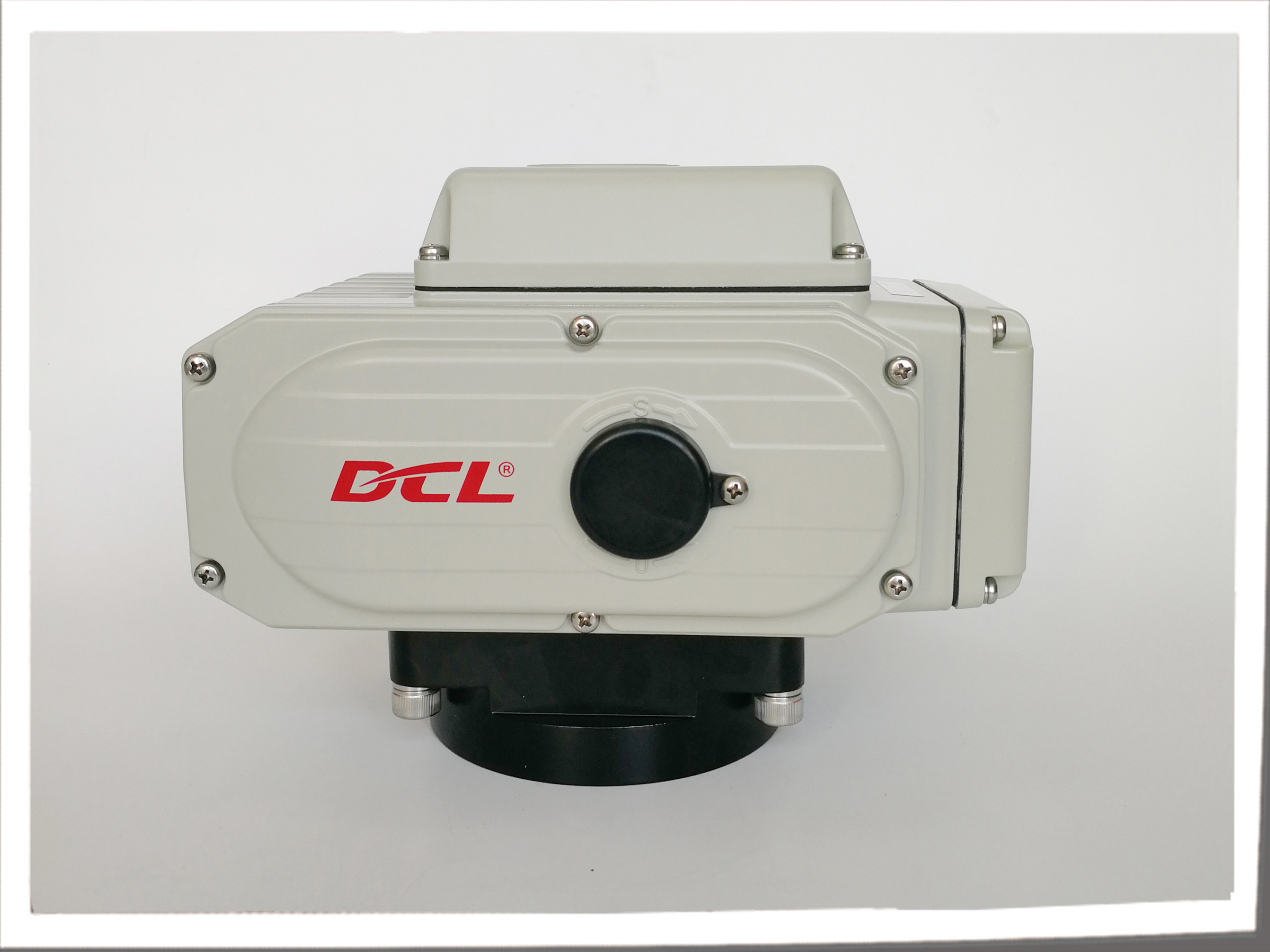

Atuador de Válvula Motorizado de Quarto de Volta 4-20mADC de Serviço Intermitente

  • Quarter Turn 4-20mADC Intermittent Motorized Valve Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo Modelo DCL E
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Caixa/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000 unidades/mês
Detalhes do produto
Tempo/torque padrão 20 a 75s/50nm a 2500nm/442in.lbs a 22125in.lbs Ângulo de instalação 360°
Sinal de entrada 4-20MADC/1-5VDC/2-10VDC Sinal de saída 4-20MADC
Fonte de energia 24VAC/110VAV/220VAC Peso total 2,5 kg a 20 kg
Potência do motor 10W a 140W temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Grau de proteção IP67 NEMA4/4X
Destacar

Atuador de válvula motorizado 4-20mA

,

Actuador de quatro voltas com garantia

,

Atuador de válvula de serviço intermitente
Deixe um recado
Descrição de produto
S4 atuador de carga intermitente de quatro voltas, com 1200 vezes/hora de funcionamento

Parâmetros DCL-05E~250E.pdf

Descrição

Actuadores de modulação DCL: concebidos para alta precisão de trabalho

Os atuadores elétricos de modulação DCL são concebidos para:S4 serviço periódico intermitenteEm ambientes de alta precisão comoProcessamento químico e alimentos e bebidas, quando o controlo do caudal requer um ajustamento constante, a frequência de arranque do actuador é excepcionalmente elevada.

Ao contrário dos projetos padrão, onde os arranques frequentes causam acúmulo de calor rápido e desligamento térmico, os atuadores DCL apresentammotores de alto binário de propriedadeMinimizando o impacto da corrente de arranque, garantimos uma operação estável sem acionar protetores de superaquecimento ou comprometer a temperatura da concha.Os nossos atuadores alcançam um nível de liderança no sector1200 arranques por hora, proporcionando a fiabilidade necessária para os circuitos de controlo mais exigentes.Certificado pela CSApara satisfazer as normas UL e CSA.

Tipo DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Potência AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Torque de saída 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 1600 Nm 2500 Nm
Tempo de atuação 20S 30S 30S 30S 45S 30S 48S 75S
Ângulo de viragem 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Potência do motor 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Corrente nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Peso total 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Sinais de entrada 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Erro básico não mais de ± 1%
Erro recíproco não mais de 1%
Espaço Morto 00,5% a 5,0% ajustável
Característica de amortecimento 0 vezes
Erro repetido no atuador ≤ 1%
Resistência de isolamento AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Classe de resistência à tensão AC24V:500VAC 1 minuto AC110/220V:1500VAC 1 minuto
Classe de protecção IP67
Ângulo de instalação 360° em qualquer ângulo
Interface elétrica Dois conectores de cabo à prova de G1/2 Watt, um para a linha de energia e outro para a linha de sinal
Temperatura ambiente -20°C~+55°C
Função opcional Protector contra excesso de binário/Aquecedor desumidificador/Interruptor de contacto passivo/indicador de cúpula/Manuela
Observação Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra.
Características
  • Função de quarto turno com modulação controlada por sinal de entrada de 4-20mA/1-5V/2-10V
  • A posição do accionador de saída é proporcional ao sinal de entrada
  • Pacote de controle inteligente de pote completo está localizado dentro do atuador com design integrado
  • Frequência de arranque até 1200 vezes/hora e ensaio de arranque superior a 200 000 vezes com carga nominal total
  • Casas de liga de alumínio fundido a pressão com vedação NBR IP 67 e tipo 4X
  • sinal de saída de 4-20 mA para a posição da válvula
  • Desempenho manual
  • Certificado CSA de acordo com a UL 429 e marcado CSA C22.2/CE
Atuador de Válvula Motorizado de Quarto de Volta 4-20mADC de Serviço Intermitente 0 Atuador de Válvula Motorizado de Quarto de Volta 4-20mADC de Serviço Intermitente 1
