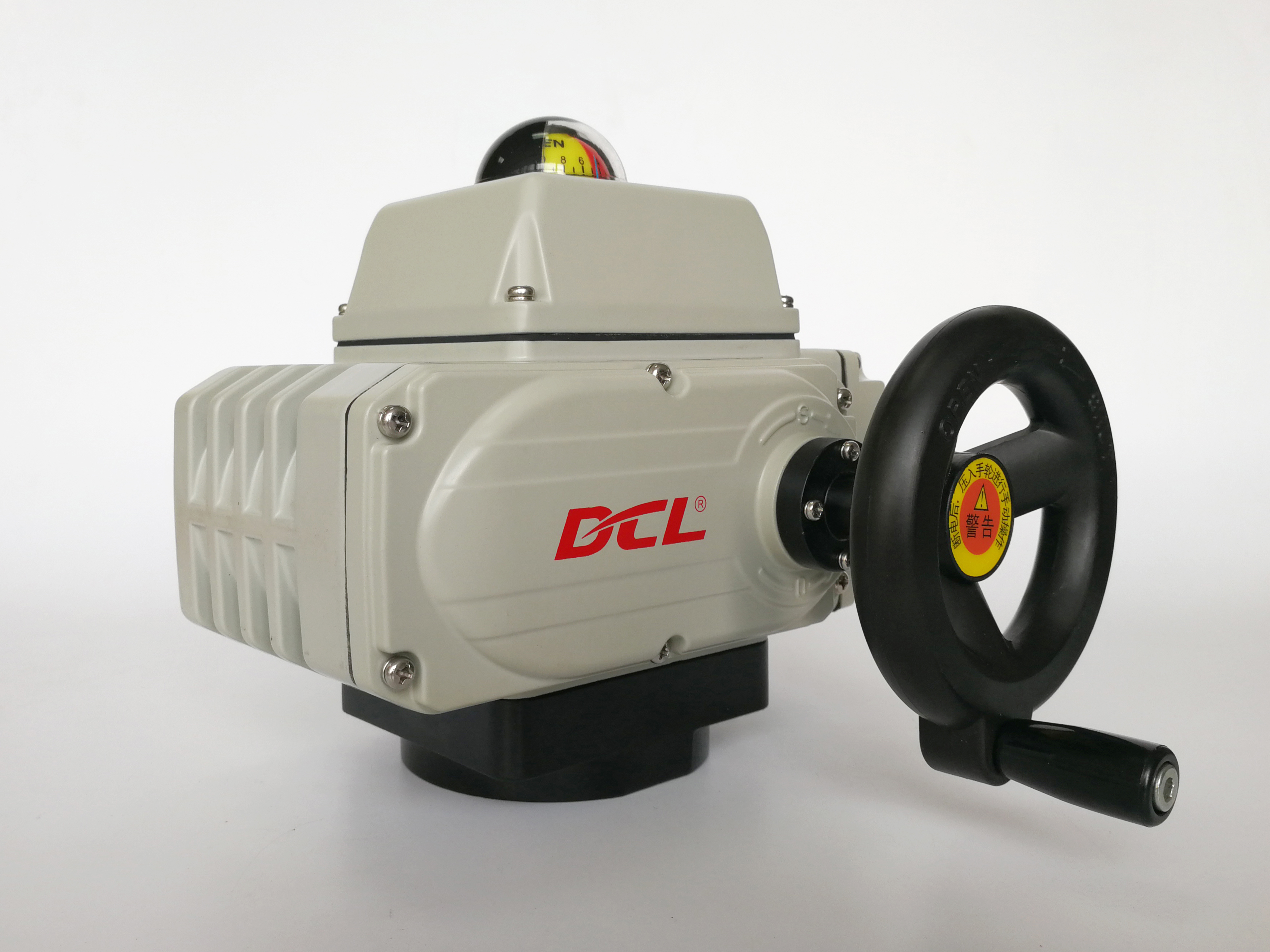

Atuador compacto CSA de 30S e 100Nm AC220V

  • 30S 100Nm AC220V CSA Compact Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo DCL-10B/20B/40B/60B/100B/160B/250B
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Caixa/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 2000pcs/mês
Detalhes do produto
Tempo/torque padrão 30S a 75S/100Nm a 2500Nm/885in.lbs a 22125in.lbs Ângulo de instalação 360°
Peso total 4,5 kg a 20 kg Potência do motor 15W a 140W
temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Grau de proteção IP67 NEMA4/4X
Fonte de energia 24VAC/110VAV/220VAC
Destacar

Atuador compacto de 30S com torque de 100Nm

,

Atuador compacto AC220V com certificação CSA

,

Atuador compacto com alto torque
Deixe um recado
Descrição de produto

Proteção contra sobrecarga térmica actuador compacto / protector contra sobrecorrente opcional

Características

  • Função de quarto turno com limites mecânicos
  • Revestimento de alumínio fundido a pressão resistente, à prova d'água IP67/teste 100% sob água
  • Dois interruptores de limite auxiliares para confirmar a posição da válvula
  • Indicador de posição visual da válvula/plano ou convexo
  • Desempenho manual/volante manual opcional
  • Componente eletrónico de aquecimento PTC opcional para anticondensação
  • Proteção contra sobrecarga térmica Motor pesado com protetor de sobreaquecimento PTC
  • Auto-bloqueio worm engrenagem faz com que o atuador permanece em sua última posição quando a energia perder
  • O protector do par superior é opcional para atuadores com um par superior a 100 Nm
  • Botão de desligamento de emergência local opcional
  • Certificado CSA por norma UL/marca CE

Descrição

Atuadores DCL da série geral: projetados para longevidade

Os atuadores elétricos DCL são concebidos para o funcionamento de alta precisão de dispositivos de quarto de giro, incluindo válvulas borboleta, válvulas de esfera e amortecedores.caixa de velocidades totalmente metálicacom um motor de marcha atrás, com um motor de engenharia de precisãoConjunto de engrenagens para vermescomo o estágio final.

Reconhecendo que a engrenagem do estágio final é o componente mais vulnerável devido ao binário e ao atrito concentrados, a DCL otimizou a longevidade através de duas inovações críticas:

  • Ligação de bronze monolítico de alta resistência:Ao contrário das engrenagens normais, que são meramente revestidas de superfície, a DCL utiliza umRoda de minhoca, sólida, de liga de cobre fundido (bronze)Isto elimina o risco de delaminação do revestimento e garante uma resistência superior ao desgaste e um desempenho de atrito estável ao longo de milhões de ciclos.

  • Geometria de raio (braço longo) melhorada:Ao aumentar o raio efectivo da roda de minhoca, o DCL reduz a força radial exercida sobre os dentes de engrenagem individuais para qualquer binário dado.Projeto de tensão dentária inferiorMinimiza significativamente a fadiga e o desgaste mecânico.

A sinergia da nossa roda de bronze de grande diâmetro e um eixo de minhoca endurecido de precisãodurável, sem ruído e sem manutençãoO sistema de transmissão que ultrapassa de longe as alternativas convencionais.

Especificações

Tipo de atuador Tempo padrão/torque Tempo/torque opcional Ângulo de rotação (max.intervalo) Peso total Fornecimento de energia Circuito de controlo selecionado
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Ajustável 1.2 kg DC24V/AC24V AC110V/AC220V Tipos de A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Ajustável 2.5 kg DC24V/AC24V AC110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Ajustável 4.5 kg DC24V/AC24V AC110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Ajustável 9 kg DC24V/AC24V AC110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Ajustável 19 kg AC110V/AC220V/AC380V Tipos de A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5 kg
DCL-250 75S/2500Nm
20 kg
Parâmetros de desempenho Lista do tipo de regulação (tipo E)
DCL-MZZ 18 Nm
3r 1.2 kg DC24V Tipo MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Ajustável 4.5 kg DC24V ± 10% Tipo GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5 kg
