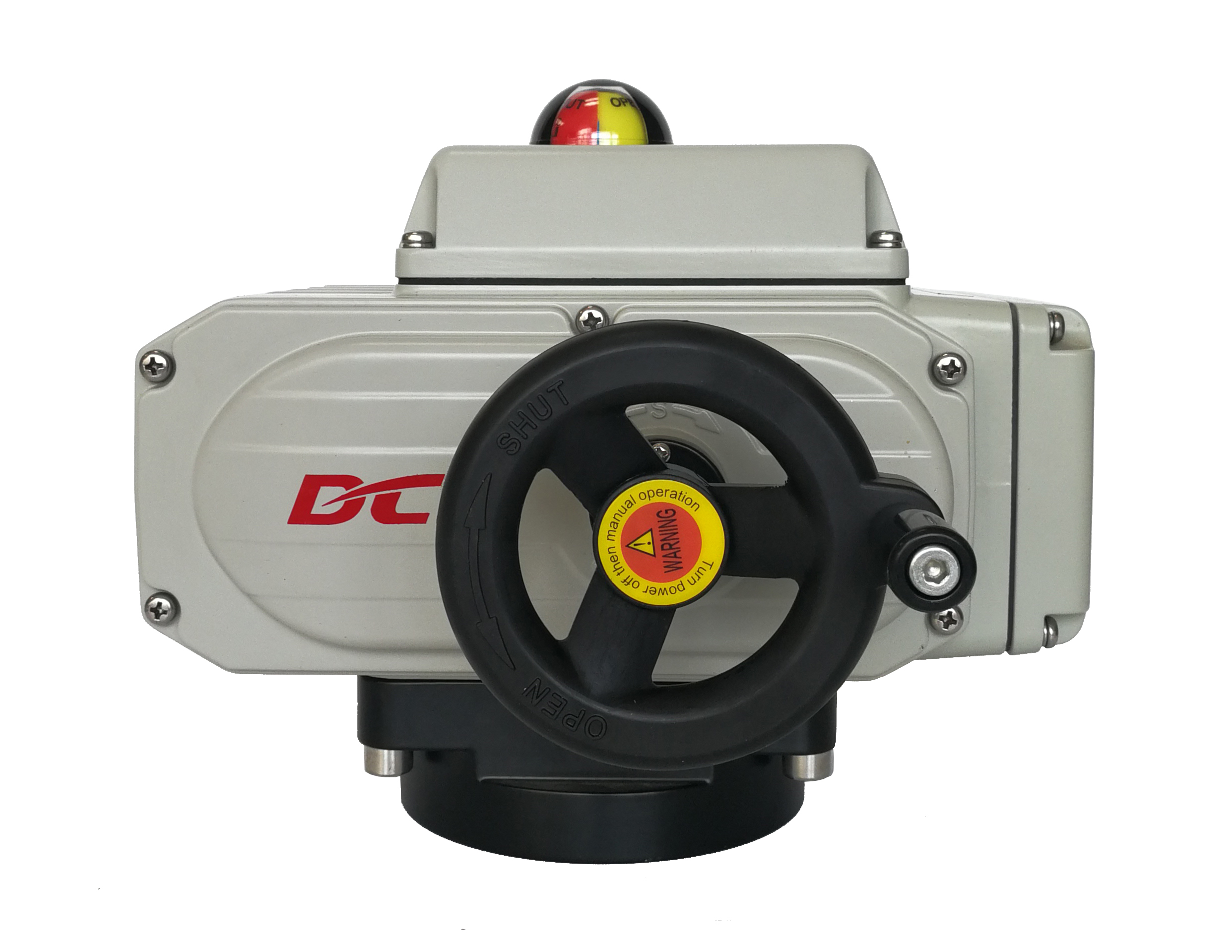

Atuador compacto 400Nm AC380V CSA 9,5kg

Características

• Função de quarto turno com limites mecânicos
• Revestimento de alumínio fundido a óleo, resistente à água IP67/teste a 100% sob água
• Dois interruptores de limite auxiliares para confirmar a posição da válvula
• Indicador de posição visual da válvula/plano ou convexo
• Desempenho manual/volante manual opcional
• Componente eletrónico de aquecimento PTC opcional para anticondensação
• Proteção contra sobrecarga térmica Motor pesado com protetor de sobreaquecimento PTC
• Auto-bloqueio worm engrenagem faz com que o atuador permanece em sua última posição quando a energia perde
• O protector do par superior é opcional para atuadores com um par superior a 100 Nm
• Botão de desligamento de emergência local opcional
• Certificado CSA por norma UL/marca CE

Descrição

Os atuadores elétricos da série comum DCL são tipicamente usados para operar dispositivos de quarto de giro, como válvulas borboleta, válvulas de bola, amortecedores ou braços oscilantes.O motor aciona uma caixa de velocidades totalmente metálica cujo estágio final é um conjunto de engrenagens de minhocaO eixo de saída gira 90° e as camas internas acionam os interruptores de limite para parar o motor automaticamente no final do percurso.o motor gira na direção oposta para retornar a saída para a sua posição original.

Todos os atuadores DCL utilizam uma roda de verme de liga de cobre (bronze) especialmente formulada como uma unidade monolítica, não apenas revestida de superfície.resistência ao desgaste, e durabilidade geral.

Em atuadores elétricos típicos, o componente mais vulnerável é a engrenagem de minhoca ou engrenagem de empurrão de estágio final, porque fica mais próxima da saída e, portanto, suporta o maior torque e atrito.Em outras palavras..., a concepção e o material da engrenagem de minhoca determinam criticamente a vida útil do atuador.

O DCL melhora a longevidade de duas maneiras:

• Projeto de roda de minhoca de grande raio (braço longo) Reduzindo assim a tensão por dente e reduzindo o desgaste e a fadiga.

• A utilização de uma roda de minhoca de bronze (liga de cobre), e não apenas uma de revestimento, elimina o risco de desgaste ou descamação do revestimento. A liga de bronze oferece uma excelente resistência ao desgaste.boa conformabilidade sob contacto deslizante, e comportamento de atrito estável durante uma longa vida útil.

Como resultado, a combinação da DCL de uma roda de verme de grande diâmetro, de bronze completo, acoplada a um eixo de minhoca devidamente endurecido e tratado com precisão, fornece uma fiabilidade, durabilidade,Transmissão de baixo ruído com vida útil significativamente prolongada em comparação com os atuadores que utilizam engrenagens revestidas ou de tamanho reduzido.

Especificações
