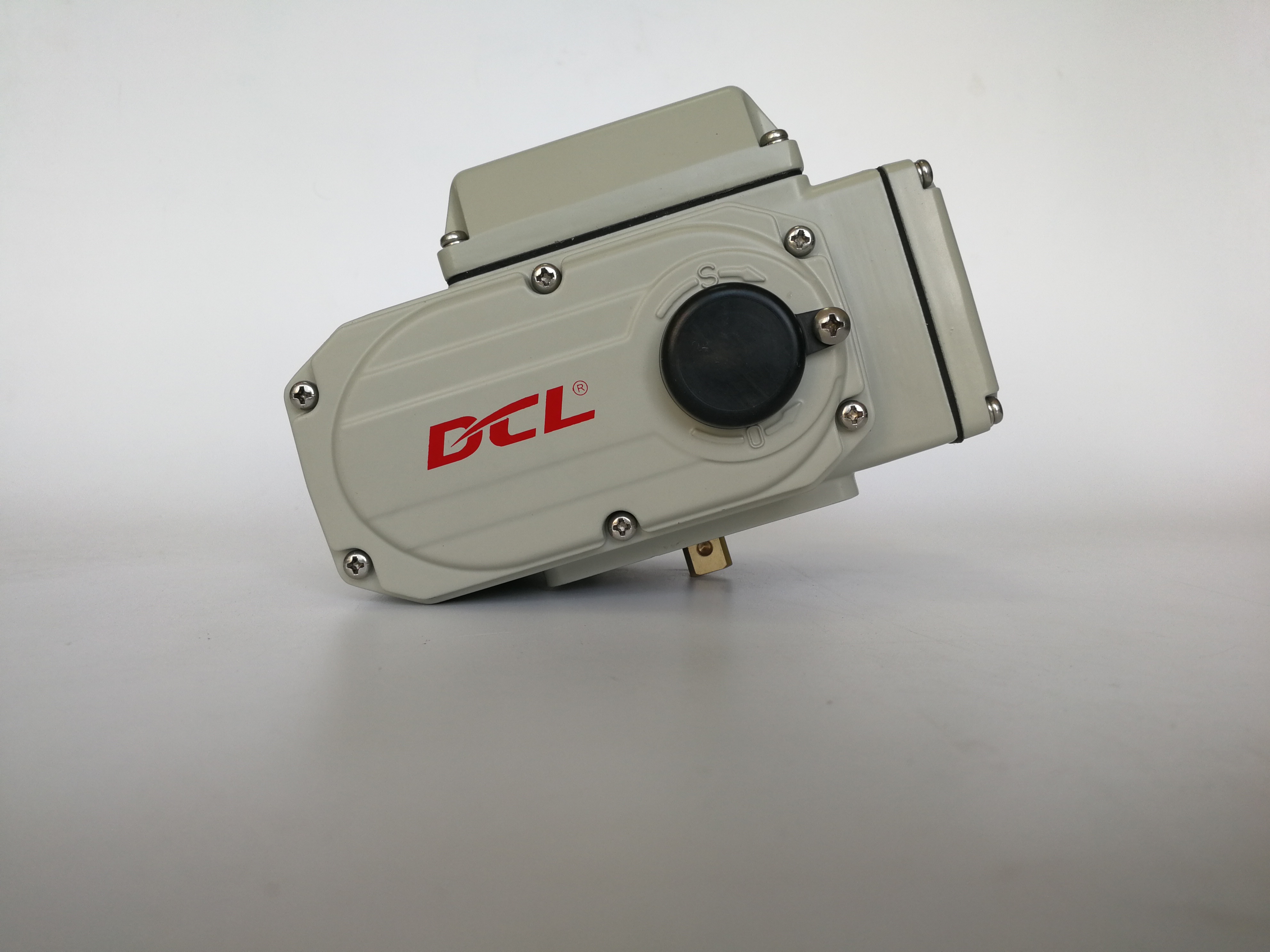

Atuador de Válvula Borboleta Trifásico 1/4 de Volta 400Nm DC24V para HVAC
| Lugar de origem | WUHAN, CHINA |
|---|---|
| Marca | DCL |
| Certificação | CE/ROHS/CSA/IP67 |
| Número do modelo | DCL-05H/10H/20H/40H/60H/100H/160H/250H |
| Quantidade de ordem mínima | 1 unidade |
| Detalhes da embalagem | Carton/palete |
| Tempo de entrega | 7 dias úteis |
| Termos de pagamento | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 2000pcs/mês |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Nome | Actuador de fase 3 | Ângulo de instalação | 360° |
|---|---|---|---|
| Peso total | 2,5 kg a 20 kg | Fonte de energia | 380VAC/400VAC/415VAC |
| Operação | 1/4 de operação de volta | Tipo | atuador de quarto de volta |
| Destacar | Atuador de Válvula Borboleta Trifásico,Atuador HVAC 24V com garantia,Actuador de Quarta Viração de 400 Nm |
||
Descrição de produto
Actuador de 3 fases alimentado por CA de 3 fases com interruptor de contacto passivo para a posição da válvula
Descrição
Os atuadores elétricos compactos DCL são amplamente aplicados em sistemas HVAC, particularmente para uso com válvulas borboleta.desempenham um papel fundamental na regulação da temperatura interna, fluxo de ar da unidade de manipulação de ar, fluxo de água quente e refrigerada, drenagem de condensado e equilíbrio hidráulico geral.
O circuito de controlo DCL do tipo H, emparelhado com um motor AC trifásico,É especialmente concebido para atuadores alimentados por fontes de alimentação de 380 VAC ou 440 VAC (50/60 Hz) ◄ comumente utilizadas em ambientes industriais pesados, tais como centrais elétricas e siderúrgicasComo os atuadores monofásicos, quando um sinal de controlo de tensão contínua é aplicado, o motor aciona um robusto trenó de engrenagem totalmente metálico para girar o eixo de saída em 90°.A viagem é regulada com precisão por câmaras internas que acionam os interruptores de limite, parando automaticamente o motor e emitindo um sinal de contacto seco na posição totalmente aberta.Retorno do atuador à posição fechada.
O atuador é fácil de instalar e cumpre plenamente a norma ISO 5211 de montagem de flanges múltiplas, equipado com um motor de saída duplo quadrado para acoplamento seguro das válvulas.
Especificações:
| Tipo de atuador | Valva de borboleta (≤PN1,0MPa) | Valva de esfera ((≤PN1,6MPa) | Valva de ventilação ((≤PN0,1MPa) |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN 150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN 700 a 800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| Tipo de atuador | Tempo padrão/torque | Tempo/torque opcional | Ângulo de rotação (max.intervalo) | Peso total | Fornecimento de energia | Circuito de controlo selecionado |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Ajustável | 1.2 kg | DC24V/AC24V AV110V/AC220V | Tipos de A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Ajustável | 2.5 kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Ajustável | 4.5 kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Ajustável | 9 kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 kg | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Ajustável | 19 kg | AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 kg | ||||
| DCL-250 | 75S/2500Nm | 20 kg | ||||
| Parâmetros de desempenho Lista do tipo de regulação (tipo E) | ||||||
| DCL-MZZ | 18 Nm | 3r | 1.2 kg | DC24V | Tipo MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Ajustável | 4.5 kg | DC24V ± 10% | Tipo GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5 kg | |||
Características
- Função de 1/4 de turno com bloqueio automático
- Tipo de modulação disponível com sistema de posicionamento elétrico
- Automatizar válvula de esfera e válvula borboleta para ajustar ou cortar o fluxo
- Motor isolante da classe F
- Motor pesado com protecção contra sobrecarga térmica/taxa de carga 80%
- Mais de 10000 vezes o ciclo de vida da gama completa com carga nominal total
- Resistência a temperaturas extremamente baixas e altas e a um ambiente de elevada humidade
- Dois interruptores de limite auxiliares para confirmar a posição da válvula
- Manobrista manual padrão
- Botão de desligamento local de emergência opcional
- Auto-bloqueio de todas as engrenagens metálicas com tratamento de nitruração suave, sem necessidade de travagem adicional
- Lista CSA/conformidade UL/marcação CE/teste RoHS 3.0
