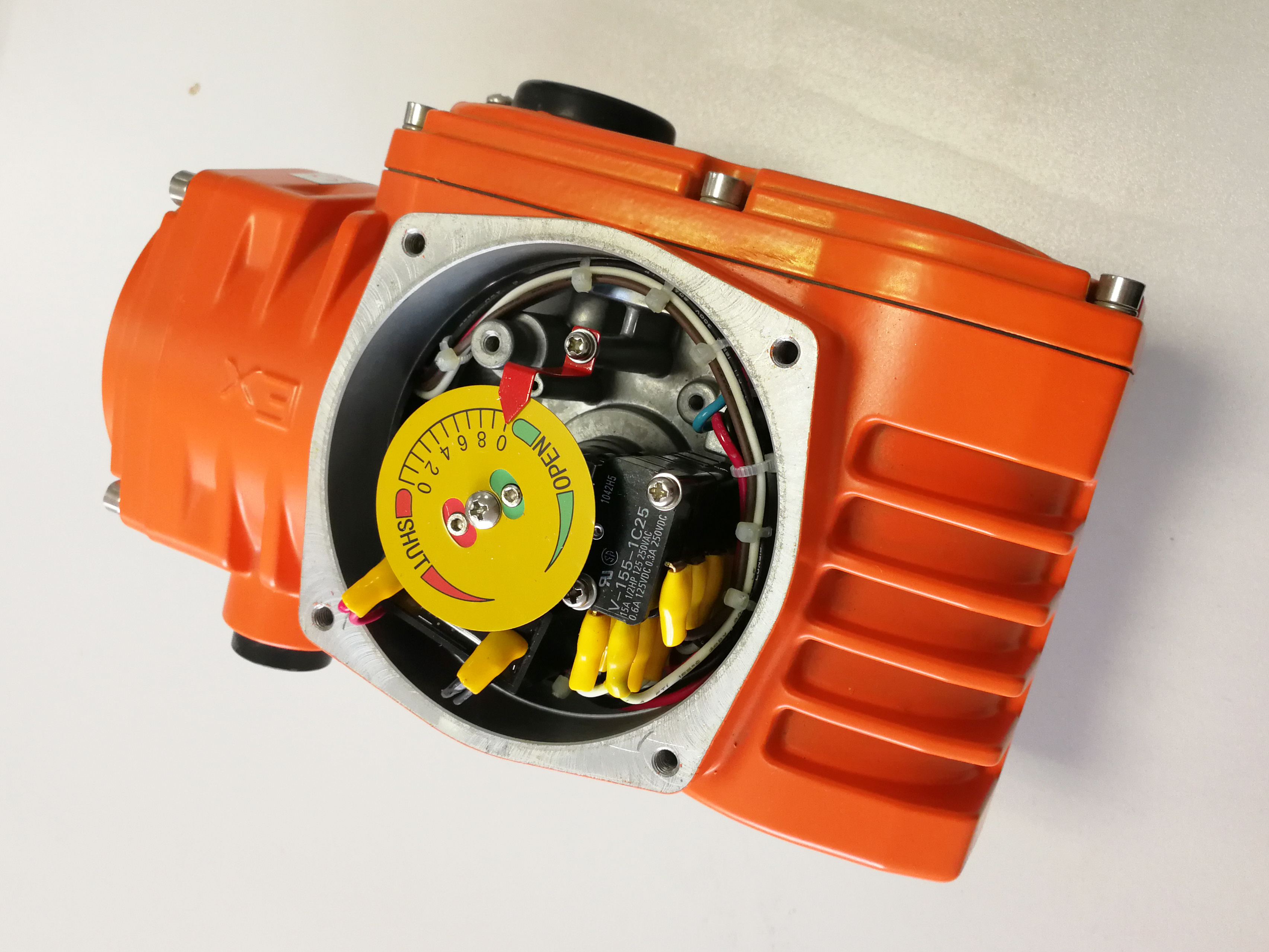

Quarter Turn 30S 100Nm 90° CSA Actuador elétrico à prova de explosão
| Lugar de origem | WUHAN, CHINA |
|---|---|
| Marca | DCL |
| Certificação | CE/ROHS/CSA/IP68/IECEx/ATEX/UL |
| Número do modelo | DCL-Ex10/Ex20/Ex40/Ex60 |
| Quantidade de ordem mínima | 1 unidade |
| Detalhes da embalagem | Carton/palete |
| Tempo de entrega | 7 dias úteis |
| Termos de pagamento | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 2000pcs/mês |
Detalhes do produto
| Torque padrão | 100nm a 600nm | Tempo padrão | 30 a 45s |
|---|---|---|---|
| Peso total | 5 kg a 10 kg | Fonte de energia | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Potência do motor | 15W a 90W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Ângulo de instalação | 360° | Categoria de selagem | IP68 NEMA4X |
| Destacar | Actuador à prova de explosão de um quarto de turno,Atuador elétrico de 90° com garantia,Atuador com certificação CSA de 100Nm |
||
Descrição de produto
DCL-Ex10 Ex20 dimensão e parâmetros.pdf
Proteção contra o binário de um pequeno atuador elétrico à prova de explosão
Características
- Função de quarto turno com limites mecânicos
- Motor pesado com protecção contra sobrecarga térmica
- Casas resistentes de liga de alumínio IP68/NEMA 4X com revestimento em pó
- Grau à prova de explosão ExdIICT4 para o sistema de zona e Grupo C, D T4 para o sistema de divisão
- A proteção contra sobrecorrente está disponível
- O aquecedor anti-condensação é opcional.
- Instalação direta da norma ISO5211
- Desempenho manual com chave Allen ou volante manual
- Certificação CSA
Descrição
O atuador elétrico DCL à prova de explosão pode ser integrado com uma função de protecção contra o excesso de binário na cavidade. It adopts German-manufactured disc springs—characterized by an ultra-long service life and minimal deformation even under frequent compression—to ensure the over-torque setting remains stable and free from drift after prolonged operation.
Adequado para mais de 90% dos ambientes de gases explosivos (excluindo aplicações de mineração de carvão), este atuador possui motores retardadores de chama e componentes eletrónicos.A precisão de usinagem de todas as superfícies de acoplamento está sujeita a um rigoroso controlo e inspecção por parte do fornecedor, garantindo que os espaços à prova de chamas sejam suficientemente estreitos para conter faíscas internas.resultando numa estrutura mais densa capaz de suportar uma pressão explosiva muito maior.
O atuador passou nos ensaios CSA em conformidade com as normas UL e CSA, cumprindo os sistemas de Classificação de Zona e de Classificação de Divisão para locais perigosos.
Especificações:
| Tipo | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| Potência | AC110V/AC220V | ||||
| Torque de saída | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm |
| Tempo de atuação | 20S | 30S | 30S | 30S | 45S |
| Ângulo de viragem | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Potência do motor | 10W | 25 W | 40 W | 90 W | 90 W |
| Corrente nominal | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Peso total | 3.0kg | 5.0kg | 5.5 kg | 9.5 kg | 10.0kg |
| Sinais de entrada | 4-20mADC,1-5VDC,2-10VDC | ||||
| Output Singal | 4-20mADC | ||||
| Erro básico | não mais de ± 1% | ||||
| Erro recíproco | não mais de 1% | ||||
| Espaço Morto | 00,5% a 5,0% ajustável | ||||
| Característica de amortecimento | 0 vezes | ||||
| Erro repetido no atuador | ≤ 1% | ||||
| Resistência de isolamento | 100MΩ/500VDC | ||||
| Classe de resistência à tensão | 1500VAC 1minuto | ||||
| Classe de protecção | IP68 | ||||
| Tipo à prova de explosão | Exd II CT4B | ||||
| Ângulo de instalação | 360° em qualquer ângulo | ||||
| Interface elétrica |
2-M20*1.5 conector à prova de explosão, os clientes devem instalar o conector de cabo à prova de explosão correspondente quando utilizado de acordo com o cabo selecionado. |
||||
| Temperatura ambiente | -20°C~+60°C | ||||
| Função opcional | Protector contra o excesso de binário/aquecedor desumidificador/interruptor de contacto passivo | ||||
| Observação | Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra. | ||||
