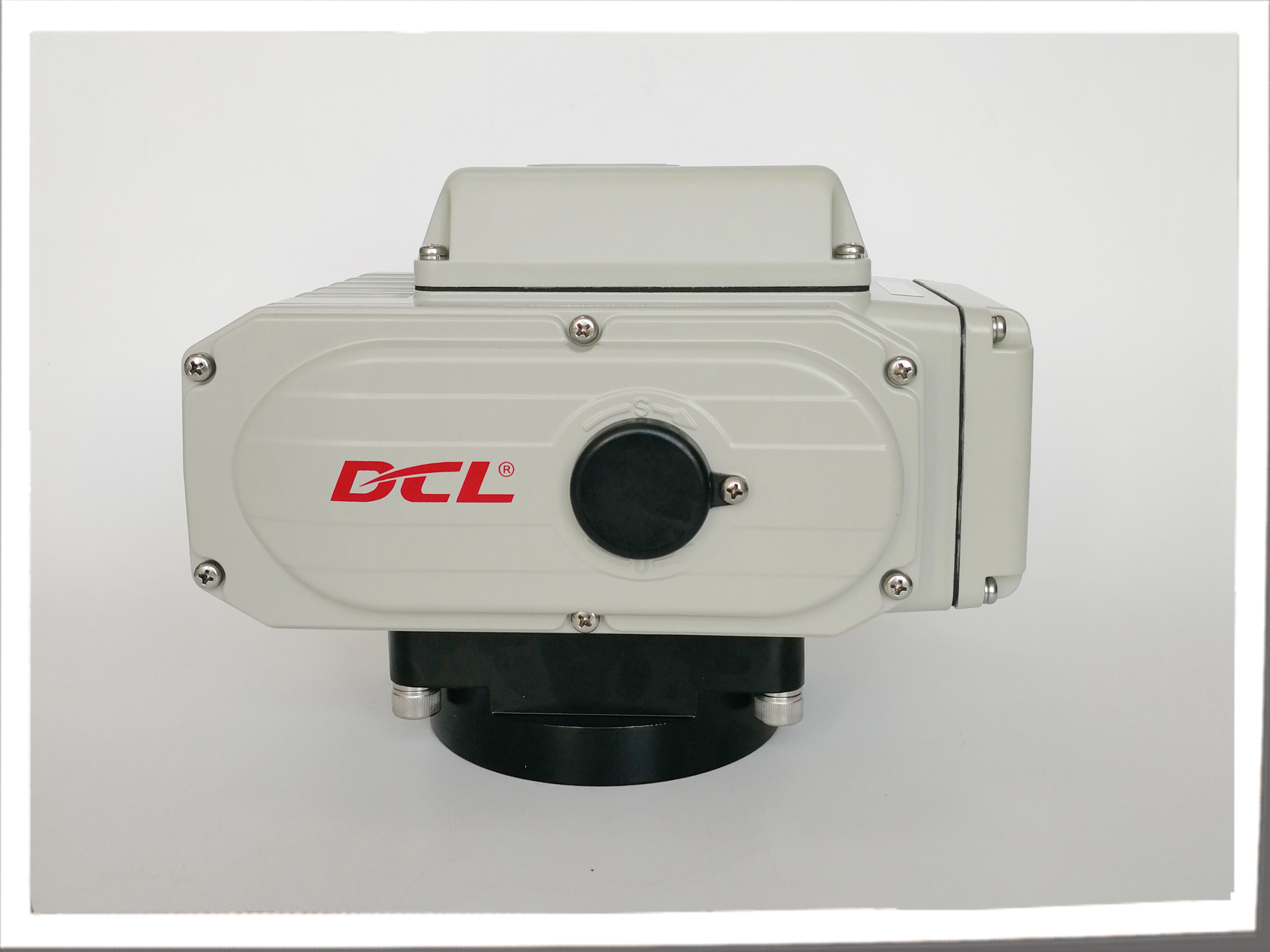

4-20mADC AC220V 30S 200Nm IP67 Actuador Elétrico Quarter Turn

  • 4-20mADC AC220V 30S 200Nm IP67 Quarter Turn Electric Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo Modelo DCL E
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Carton/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000 unidades/mês
Detalhes do produto
Fonte de energia 24VAC/110VAV/220VAC/380VAC Potência do motor 6W a 140W
Torque padrão 50 Nm a 2500 Nm Sinal de saída 4-20MADC
Sinal de entrada 4-20MADC/1-5VDC/2-10VDC Tempo padrão 20 a 75s
Grau de proteção IP67 NEMA4/4X Peso total 1,2 kg a 20 kg
Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Ângulo de instalação 360°
Destacar

Atuador elétrico CC 4-20mA

,

Atuador de quarto de volta CA 220V

,

Actuador elétrico à prova d'água IP67
Deixe um recado
Descrição de produto

Relação do atuador elétrico de um quarto de turno controlada por sinais externos com caixa do módulo de comando

Características

  • Quarta volta proporcional ao sinal de comando de entrada, limites mecânicos
  • Pacote de controlo inteligente multifunção em recipiente completo resistente às vibrações e à umidade
  • Capacidade anti-interferência, precisão e sensibilidade de controlo líderes mundiais
  • Função de auto-calibração e auto-verificação de problemas
  • Motor/pacote de controlo/campo de controlo integrado exclusivo com dimensões muito pequenas
  • EMC de alto desempenho com EFT, ESD e sobretensão de alta tensão testados para o pacote de controlo
  • Caixa impermeável IP67 e NEMA 4X de liga de alumínio com 100% de ensaios subaquáticos
  • Resistência à corrosão ao nível C3 com ensaio de salinagem de 1000 horas
  • Motor pesado com protecção contra sobrecarga térmica
  • Instalação de válvulas multi-flanges da norma ISO5211
  • Certificado CSA, conforme com a norma UL e CSA/ marcado CE

Especificações

Tipo DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Potência AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Torque de saída 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Tempo de atuação 20S 30S 30S 30S 45S 30S 90S 110S
Ângulo de viragem 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Potência do motor 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Corrente nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Peso total 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Sinais de entrada 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Erro básico não mais de ± 1%
Erro recíproco não mais de 1%
Espaço Morto 00,5% a 5,0% ajustável
Característica de amortecimento 0 vezes
Erro repetido no atuador ≤ 1%
Resistência de isolamento AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Classe de resistência à tensão AC24V:500VAC 1 minuto AC110/220V:1500VAC 1 minuto
Classe de protecção IP67
Ângulo de instalação 360° em qualquer ângulo
Interface elétrica Dois G1/2 Conectores de cabo à prova de Watt, um para linha de energia e um para linha de sinal
Temperatura ambiente -20°C~+55°C
Função opcional Protector contra excesso de binário/Aquecedor desumidificador/Interruptor de contacto passivo/indicador de cúpula/Manuela
Observação Qualquer outro sinal de entrada ou saída necessário, por favor, especifique na ordem de compra.

Descrição

Os atuadores elétricos inteligentes DCL apresentam banda morta ajustável por campo, um parâmetro chave que determina a capacidade de resposta da unidade aos sinais de controlo de entrada.Uma faixa morta mais estreita proporciona uma maior sensibilidade, mas uma maior sensibilidade nem sempre é vantajosa..

Nos cenários em que os sinais de entrada são suscetíveis a interferências externas, uma faixa morta mais larga impede eficazmente frequentes falsas ações,Prolongar a vida útil do atuador e melhorar a estabilidade operacionalPor outro lado, para aplicações que exigem um controlo preciso com sinais de entrada limpos e sem interferências, uma banda morta mais estreita é a escolha ideal.

Reacção de engrenagem especialmente a precisão de usinagem de engrenagens de minhoca é outro fator crítico que afeta a precisão de posicionamento da válvula.A equipa de Engenharia de Qualidade Especial (SQE) da DCL® garante uma qualidade de engrenagem sem compromissos através da utilização de equipamento de teste profissional para inspecionar todos os componentes dos fornecedores.Também implementamos características de design especializadas e controles rigorosos do processo de montagem para eliminar oscilações de engrenagens e minimizar o ruído operacional sob condições de carga variáveis.Através destes padrões rigorosos, a DCL estabeleceu a referência do setor para atuadores elétricos compactos na China.

Todos os atuadores passaram por testes rigorosos de certificação CSA, cumprindo plenamente os padrões UL e CSA.O sistema EPS auto-calibrado elimina efetivamente a "caça" de posição e fornece um sinal de saída padrão para monitoramento de posição em tempo real como recurso padrão.

Weather Proof 360° CSA Quarter Turn Electric Actuator

Weather Proof 360° CSA Quarter Turn Electric Actuator
