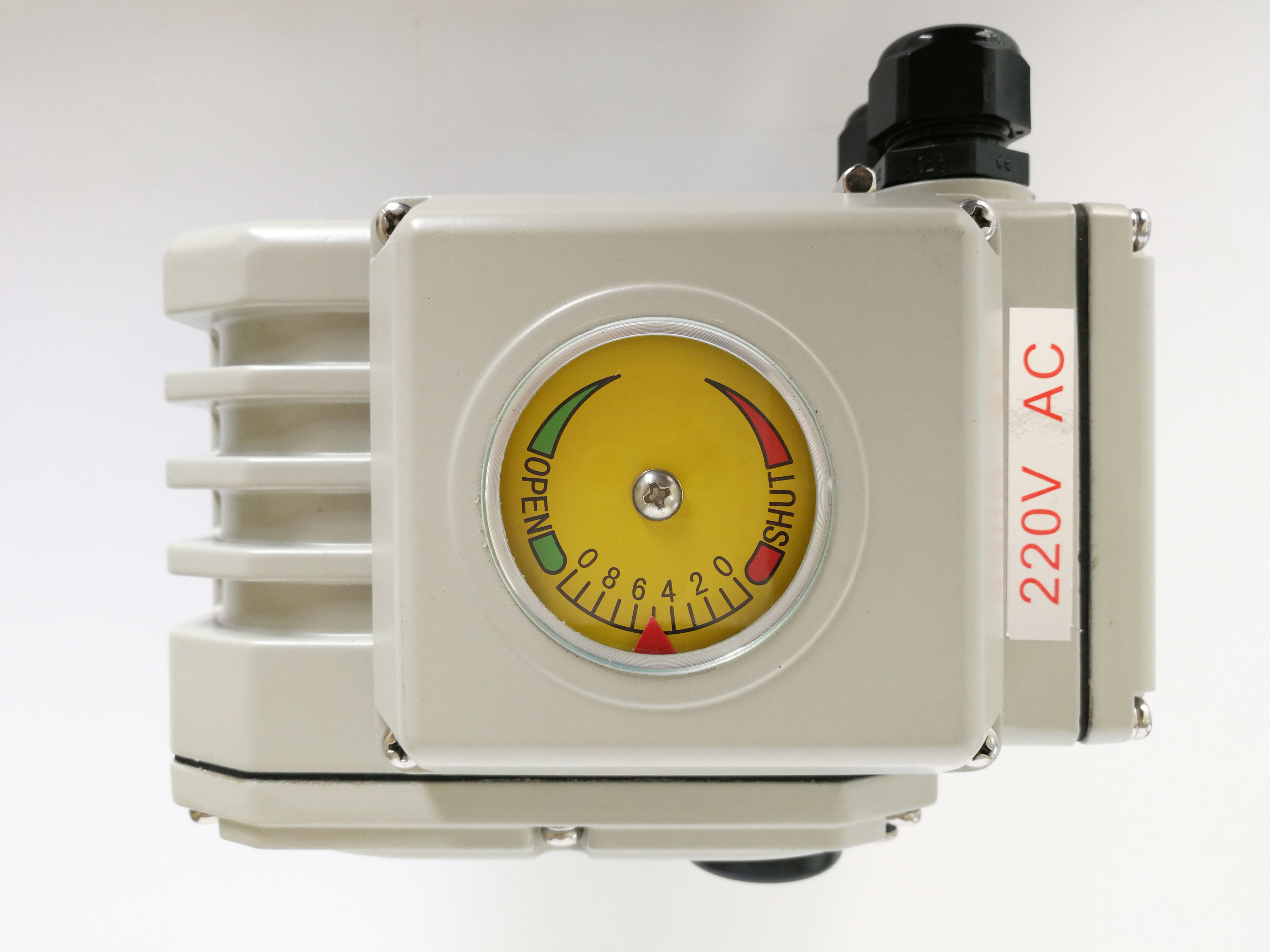

Atuador Elétrico Inteligente Compacto CSA IP67 90° AC24V 200Nm

Proteção contra sobrecarga de torque atuador elétrico inteligente compacto/controle de teste de torque

Parâmetros DCL-05E~250E.pdf

Características

• Rotação de um quarto com limites mecânicos
• Design integral de Motor/caixa de controle/carcaça para tornar todo o atuador compacto
• Proteção contra sobrecarga de torque por meio da função de teste de torque do controlador inteligente totalmente encapsulado
• Alto desempenho EMC com EFT, ESD e surto de alta tensão testados para o pacote de controle
• Motor resistente com proteção térmica contra sobrecarga
• Carcaça de alumínio fundido sob pressão resistente com IP67 à prova de intempéries e NEMA 4X
• Indicador de posição da válvula/indicador plano ou indicador convexo disponível
• Substituição manual com chave ou volante
• Certificação CSA por padrão UL e CSA/marcação CE/RoHS 3.0 aprovado

Especificação

Descrição

O Atuador Elétrico de Modulação Inteligente DCL é integrado com um posicionador do Sistema de Posicionamento Elétrico (EPS), no qual o ângulo de rotação do eixo de acionamento de saída mantém uma relação proporcional linear precisa com o sinal de controle de entrada — disponível em protocolos de sinal de 4–20 mA, 2–10 V ou 1–5 V.

O controlador inteligente também apresenta funcionalidade de monitoramento da corrente do motor em tempo real. No caso de parada do motor, a corrente de operação sofrerá um aumento abrupto e significativo. O controlador é programado para cortar o fornecimento de energia do motor precisamente 3 segundos após detectar esse aumento de corrente. Isso constitui um mecanismo eletrônico de proteção contra sobrecarga de torque, que oferece precisão superior em comparação com as soluções tradicionais de proteção mecânica contra sobrecarga de torque.

Todos os atuadores passaram por testes de certificação de terceiros rigorosos pela CSA, em total conformidade com os padrões da indústria UL e CSA. A classificação de ciclo de trabalho contínuo para toda a série de produtos excede 70%. Além disso, o sistema de posicionador EPS incorpora uma função de autocalibração automática, que elimina efetivamente o fenômeno de "caça" (oscilação em torno da posição definida) e fornece um sinal de saída padrão para monitoramento da posição em tempo real.
