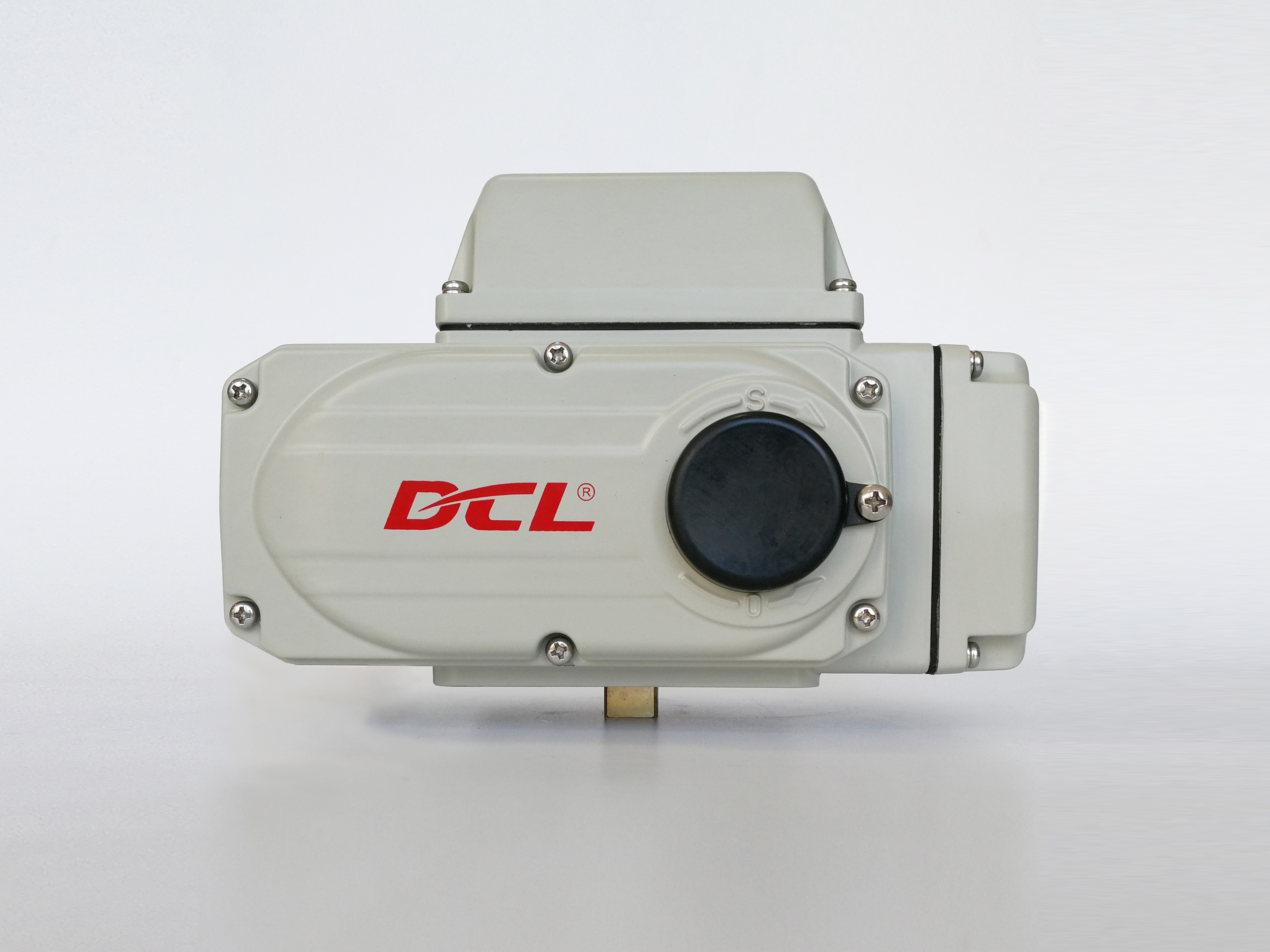

Atuador de quarto de volta à prova d'água AC24V IP67 360° 100Nm

  • AC24V IP67 360° 100Nm Water-proof Quarter Turn Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo DCL-10B
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Carton/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000 PCs/mês
Detalhes do produto
Recurso Resistente à água IP67 Ângulo de instalação 360°
Nome atuador de quarto de volta Grau de proteção IP67 NEMA4/4X
Fonte de energia 24VAC/110VAV/220VAC Instalação A instalação e manutenção fáceis
Estrutura Atuador Cor Personalizado
Destacar

Atuador de quarto de volta à prova d'água IP67

,

Atuador de quarto de volta com torque de 100Nm

,

Atuador de quarto de volta AC24V
Deixe um recado
Descrição de produto

Atuador elétrico compacto e estanque de quarto de volta / proteção contra sobretorque opcional

Parâmetros de Desempenho

Parâmetros de Desempenho
Tipo DCL-10
Potência DC24V AC24V AC110V AC380V AC220V
Potência do Motor 25W 25W 25W 15W 25W
Corrente Nominal 2.03A 2.12A 0.57A 0.10A 0.35A
Tempo/Torque Padrão 30S/100Nm
Tempo/Torque Opcional 15S/50Nm 15S/50Nm 60S/100Nm
Ângulo de Giro 0～900 Ajustável,0～360° Ajustável
Circuito de Controle Disponível Tipo de A,B,C,D,E,F,G,H,
Peso Total 4.5kg
Resistência de Isolamento 100MΩ/250VDC 100MΩ/500VDC
Classe de Tensão Suportável 500VAC 1 minuto 1500VAC 1 minuto 1800VAC 1 minuto
Classe de Proteção IP67
Ângulo de Instalação 3600 em qualquer ângulo
Interface Elétrica Dois conectores de cabo à prova d'água G1/2, um para a linha de alimentação e outro para a linha de sinal
Temperatura Ambiente -25～+55℃
Função Opcional Protetor contra sobretorque/Aquecedor/Indicador de cúpula/Manípulo

Descrição

Os atuadores elétricos da Série DCL Standard são projetados especificamente para a atuação precisa de dispositivos de quarto de volta, incluindo válvulas borboleta, válvulas de esfera, amortecedores e braços oscilantes. Ao receber um sinal de controle elétrico contínuo, o motor interno gira unidirecionalmente, transmitindo torque ao eixo de saída por meio de uma engrenagem totalmente fechada, apresentando uma montagem de engrenagem sem-fim de estágio final, executando assim um curso rotacional preciso de 90°. O deslocamento do atuador é automaticamente interrompido quando o mecanismo de came integrado aciona os interruptores de limite dedicados em ambas as extremidades do curso. Por outro lado, a aplicação de um sinal de controle contínuo reverso iniciará a contra-rotação do motor, impulsionando o eixo de saída para retornar à sua posição inicial.

Para aplicações que exigem uma regulação precisa do torque, um módulo de proteção contra sobretorque opcional está disponível. Além disso, um elemento de aquecimento elétrico PTC (Coeficiente de Temperatura Positivo) é integrado como equipamento padrão; este aquecedor anticondensação controlado termostaticamente mantém a cavidade interna do atuador acima do ponto de orvalho, prevenindo efetivamente danos induzidos pela umidade e garantindo uma operação confiável a longo prazo.

Resumo de Recursos

Recurso: Estanque IP67 Robusto
Ângulo de Instalação: 360°
Peso Total: 4.5KG a 20KG
Temperatura Ambiente: -25℃~+55℃ / -13°F~+131°F
Fonte de Alimentação: 24VAC/110VAV/220VAC
Estrutura: Atuador
Tempo/Torque Padrão: 30S a 75S/100Nm a 2500Nm/885in.lbs a 22125in.lbs
Nome: Atuador de Quarto de Volta
Potência do Motor: 15W a 140W
Grau de Proteção: IP67 NEMA4/4X
Instalação: Fácil Instalação e Manutenção
Cor: Personalizado

Recursos

  • Operação de quarto de volta com limites mecânicos
  • Estanque IP67 robusto, caixa de alumínio fundido resistente/100% testado sob água
  • Dois interruptores de limite auxiliares para confirmar a posição da válvula
  • Indicador visual da posição da válvula/plano ou convexo
  • Substituição manual/volante opcional
  • Motor de serviço pesado com proteção térmica contra sobrecarga com protetor de superaquecimento PTC
  • Acionamento por engrenagem totalmente metálico com travamento automático, sem necessidade de freio adicional
  • Protetor contra sobretorque é opcional para atuadores com torque superior a 100Nm
  • Listado pela CSA de acordo com UL429 e CSA C22.2, marca CE, em conformidade com RoHS 3

Aplicação

  1. LABORATÓRIOS universitários, laboratórios automotivos.
  2. Produção de medicamentos, economia de combustível diesel, etc.
  3. Equipamentos pequenos, como economia de água, sistema de controle automático e controle automático industrial em faculdades e universidades.
  4. Irrigação agrícola, proteção ambiental, abastecimento e drenagem de água, obras de tratamento de água.
  5. Aparelhos de economia de água, equipamentos de água potável, etc.
Atuador de quarto de volta à prova d'água AC24V IP67 360° 100Nm 0
