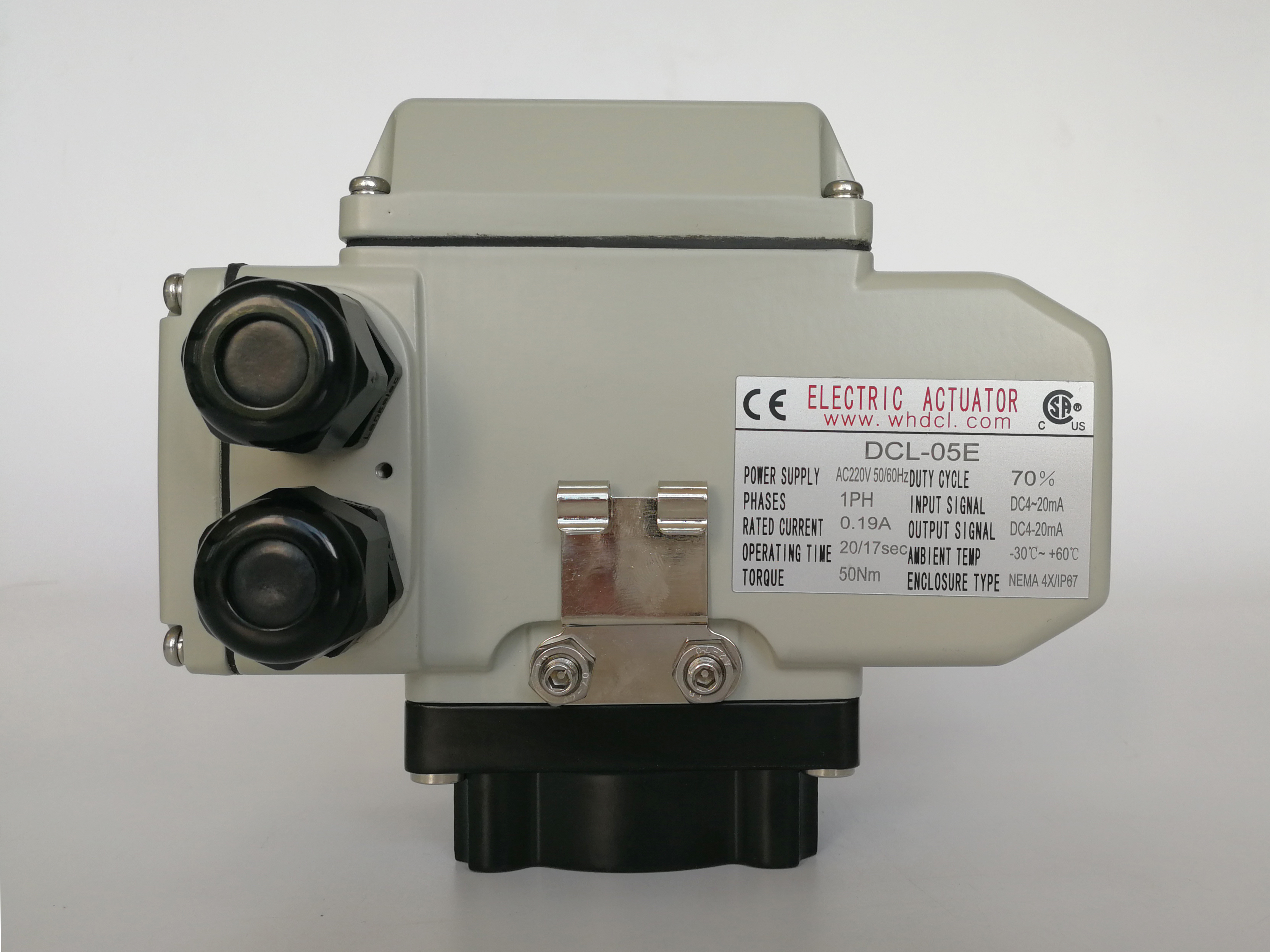

Atuador elétrico de quarto de volta de 20S 50Nm 90° CSA AC24V modulante

Atuador elétrico inteligente EMC de alto desempenho testado para impacto EFT / ESD / surto

• Quarto de volta com sinal de controle proporcional à entrada, limites mecânicos
• Mini pacote de controle programável inteligente com luzes LED para autoverificação de problemas
• O pacote de controle está localizado na mesma cavidade do atuador, sem necessidade de caixa extra
• Servidor de controle totalmente encapsulado para proteger os componentes eletrônicos de vibrações e umidade
• Capacidade anti-interferência líder mundial, precisão e sensibilidade de controle
• Comutação de sinal de entrada múltipla e autocalibração
• EMC de alto desempenho com EFT, ESD e teste de surto de alta tensão para pacote de controle
• Resistência à corrosão de nível C3 com teste de spray de sal de 1000 horas
• Motor resistente com proteção contra sobrecarga térmica
• Indicador visual da posição da válvula
• Montagem de válvula multi-flange padrão ISO5211
• Certificado CSA em conformidade com o padrão UL e CSA / Marcação CE

O atuador elétrico modulador DCL apresenta um design integral que combina o motor, o pacote de controle e a carcaça em uma única unidade compacta. Ao contrário dos atuadores convencionais que exigem uma cavidade externa adicional para acomodar um controlador de posicionamento—resultando em designs volumosos, desequilibrados e menos estéticos—a DCL desenvolveu um pacote de controle multifuncional miniaturizado comparável em tamanho ao bloco de terminais de um atuador liga-desliga. Este pacote de controle é instalado diretamente na cavidade de fiação, substituindo totalmente o bloco de terminais, mantendo uma aparência limpa e compacta.

A banda morta (espaço morto) do atuador elétrico inteligente DCL é ajustável, permitindo que os usuários adaptem a sensibilidade do atuador ao sinal de entrada. Uma banda morta menor fornece maior sensibilidade, mas maior sensibilidade nem sempre é ideal. Quando o sinal de entrada é vulnerável a interferências externas, uma banda morta maior impede efetivamente partidas falsas frequentes, melhorando a estabilidade operacional e estendendo significativamente a vida útil do atuador. Por outro lado, quando o sinal de controle é limpo e é necessária alta precisão de posicionamento, uma banda morta menor oferece um controle mais preciso.

A precisão de posicionamento da válvula também é influenciada pela folga da engrenagem, particularmente a precisão de usinagem do conjunto de engrenagens sem-fim. Para garantir a qualidade consistente, a equipe SQE da DCL emprega equipamentos de inspeção profissionais para testar rigorosamente cada engrenagem fornecida. Além disso, vários recursos de design proprietários e controles rigorosos do processo de montagem são implementados para eliminar a oscilação da engrenagem e minimizar o ruído sob condições de carga variáveis. Essas medidas permitiram que a DCL estabelecesse uma referência para atuadores elétricos compactos no mercado chinês.

Todos os atuadores DCL foram rigorosamente testados e certificados pela CSA de acordo com os padrões UL e CSA. Em todas as séries, o ciclo de trabalho excede 70%, garantindo desempenho confiável em condições operacionais exigentes. O sistema de autocalibração EPS integrado elimina virtualmente a oscilação e fornece feedback de posição de saída padrão para um controle preciso e estável.
