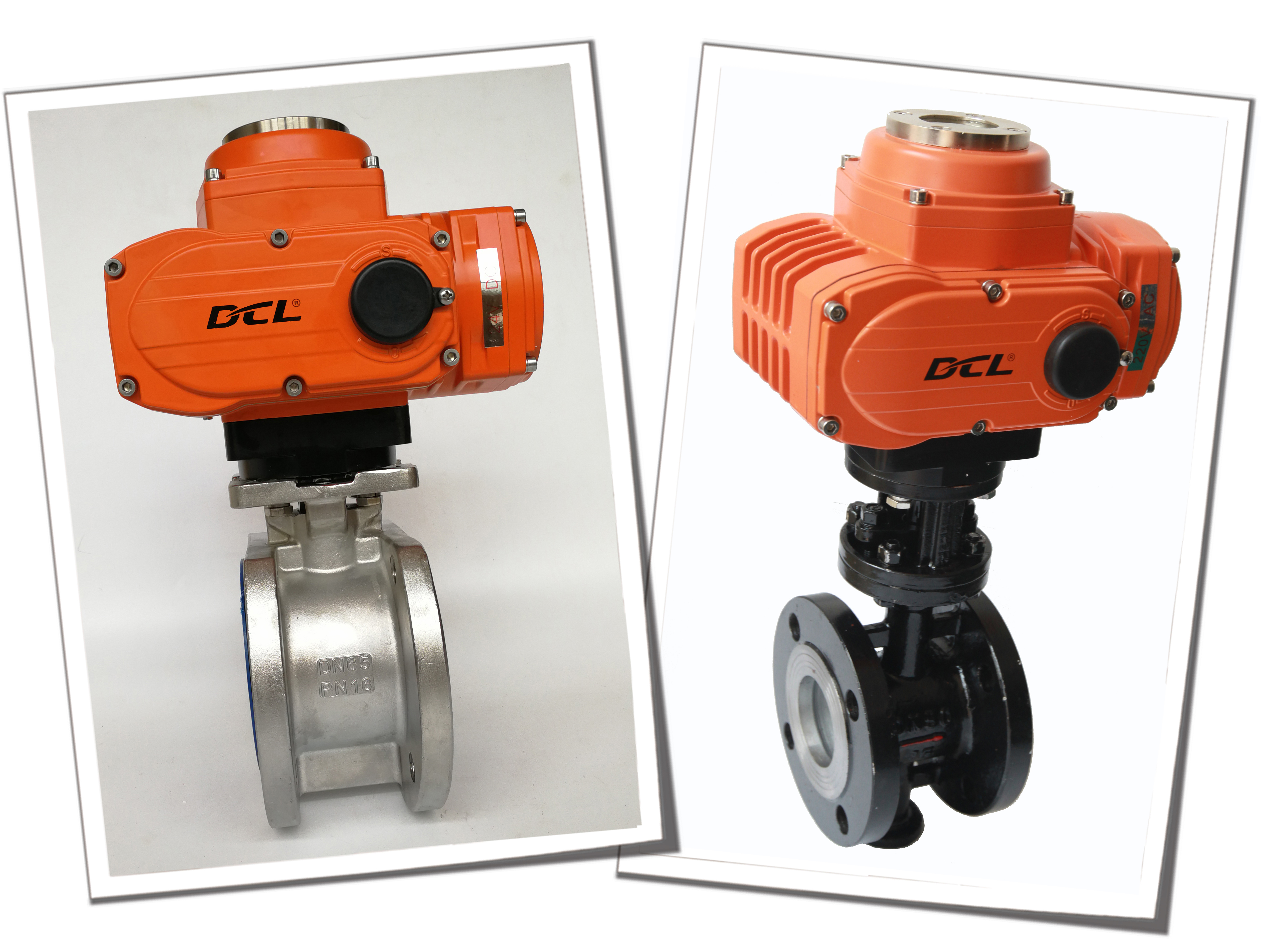

Atuador Compacto IP67 90W 45S Integral Modulante à Prova de Explosão

Atuador compacto do tipo modulante de design integral / sem cavidade extra para caixa de controle

Parâmetros DCL-05E~250E.pdf

Características

• Operação de um quarto de volta com modulação controlada por sinal de entrada de 4-20mA/1-5V/2-10V
• A posição de acionamento de saída do atuador é proporcional ao sinal de entrada
• Pacote de controle inteligente multifuncional totalmente encapsulado, capacidade líder mundial anti-interferência
• Função de autocalibração e autoverificação de problemas
• Design exclusivo de motor/pacote de controle/carcaça integral com tamanho muito pequeno e aparência bonita
• Carcaça de liga de alumínio fundido sob pressão IP 67 e Tipo 4X com vedação NBR
• Frequência de partida de até 1200 vezes/hora e mais de 200.000 vezes de teste de partida com carga nominal total
• Motor para serviço pesado com proteção contra sobrecarga térmica
• Montagem de válvula multi-flange padrão ISO5211
• Substituição manual
• Certificado CSA em conformidade com o padrão UL e CSA/ Marcação CE

Descrição

Os atuadores elétricos modulantes DCL são projetados para Serviço periódico intermitente S4, operando em ciclos sequenciais e idênticos de partida, funcionamento e repouso sob condições de carga nominal. Como as partidas frequentes geram alta corrente de partida e aumento da temperatura, motores projetados de forma inadequada podem facilmente acionar a proteção contra sobrecarga térmica, levando a desligamentos não intencionais e temperaturas de superfície excessivas. Os atuadores DCL são projetados especificamente para suportar condições de partida de alta frequência, garantindo uma operação estável sem superaquecimento.

Equipados com um pacote de controle inteligente, os atuadores elétricos modulantes DCL aceitam 4–20 mA ou 2–10 V sinais de controle de entrada. Variações no sinal de entrada produzem um posicionamento preciso e proporcional da saída do atuador. Ao mesmo tempo, um sinal de feedback de posição de 4–20 mA é fornecido como padrão, refletindo com precisão a posição real da saída. No caso de energia do motor disponível, mas perda do sinal de controle, o atuador pode ser configurado para falhar fechado, falhar aberto ou falhar na última posição, garantindo a segurança e confiabilidade do sistema.

O pacote de controle inteligente é totalmente encapsulado para proteger os componentes eletrônicos internos contra vibração, umidade e ambientes operacionais adversos. O atuador passou com sucesso por rigorosos testes EMC, incluindo testes de imunidade EFT, ESD e surtos, e é certificado CSA, em conformidade com os padrões UL e CSA.

Especificação
