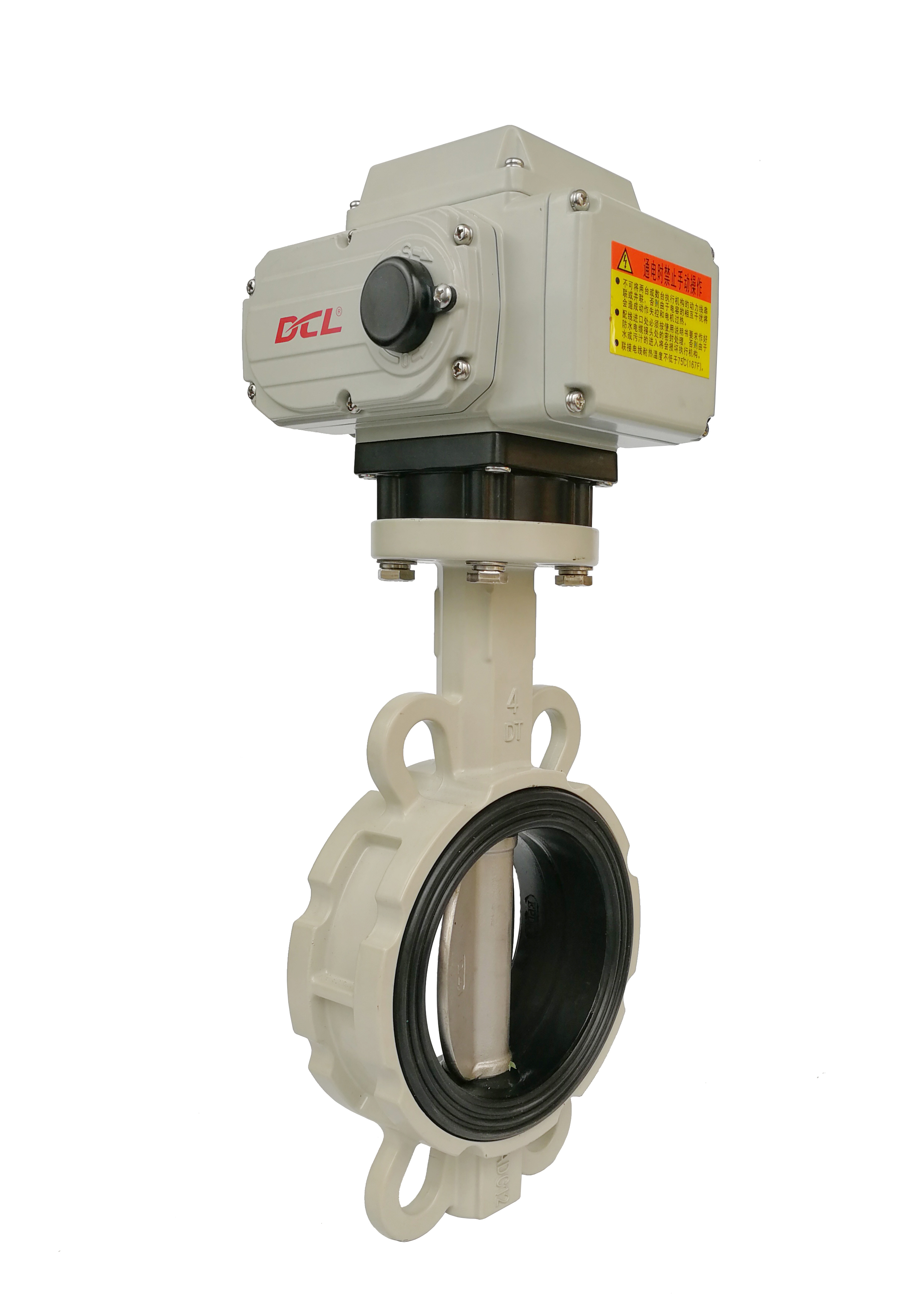

Compacto 1/4 Volta 400Nm DC24V HVAC atuador de válvula borboleta

Os atuadores elétricos compactos DCL são amplamente utilizados em aplicações de HVAC, particularmente com válvulas borboleta. Em sistemas de automação predial, esses atuadores desempenham um papel fundamental na regulagem da temperatura interna, do fluxo de ar da unidade de tratamento de ar, do fluxo de água gelada e quente, da drenagem de condensado e do balanceamento hidráulico geral.

O circuito de controle tipo H da DCL, combinado com um motor CA trifásico, é projetado especificamente para atuadores alimentados por 380 VAC ou 440 VAC a 50/60 Hz — fontes de alimentação comumente encontradas em ambientes industriais pesados, como usinas de energia e siderúrgicas. Semelhante aos atuadores monofásicos, quando um sinal de controle de tensão contínua é aplicado, o motor aciona uma engrenagem totalmente metálica e robusta que gira o eixo de saída em 90°. O deslocamento é precisamente controlado por cames internos que acionam interruptores de limite, parando automaticamente o motor e fornecendo um sinal de contato seco na posição totalmente aberta. Quando um sinal contínuo reverso é recebido, o motor funciona na direção oposta, retornando o atuador à posição fechada.

O atuador é fácil de instalar e totalmente compatível com os padrões de montagem multi-flange ISO 5211, apresentando uma saída de acionamento de duplo quadrado para acoplamento confiável da válvula.

• Operação de 1/4 de volta com travamento automático
• Tipo de modulação disponível com sistema de posicionamento elétrico
• Automatize a válvula esférica e a válvula borboleta para ajustar ou interromper o fluxo
• Motor de isolamento Classe F
• Motor para serviço pesado com proteção térmica contra sobrecarga/taxa de trabalho 80%
• Mais de 10.000 vezes o ciclo de vida de alcance total com carga nominal total
• Resistência a temperaturas extra baixas e altas e ambiente de alta umidade
• Dois interruptores de limite auxiliares para confirmar a posição da válvula
• Manípulo manual padrão
• Botão opcional de desligamento de energia local de emergência
• Engrenagem totalmente metálica com travamento automático com tratamento de nitretação suave, sem necessidade de freio adicional
• Listado pela CSA/Conforme UL/Marcado CE/Testado RoHS 3.0
