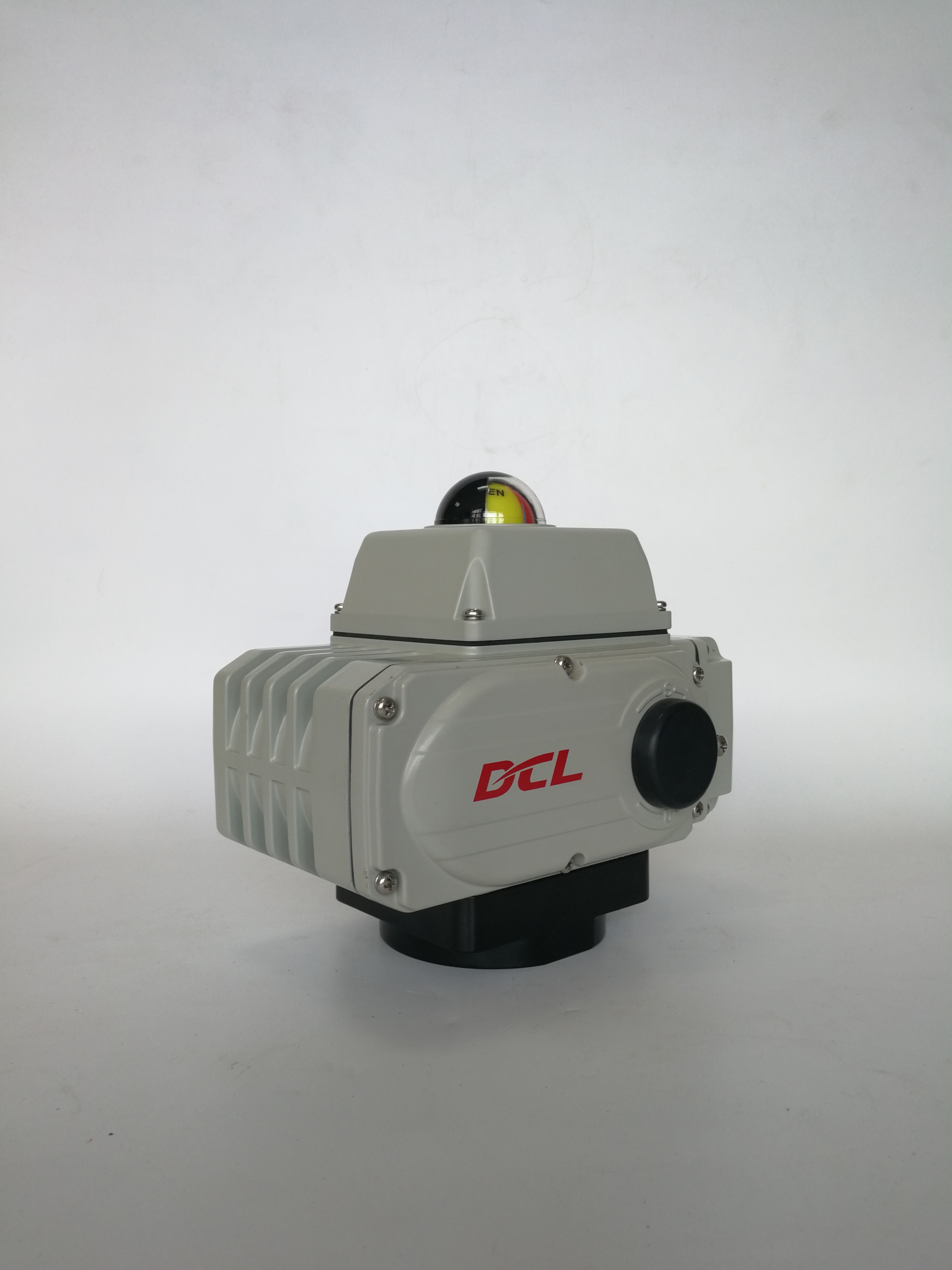

DC24V 30s/100Nm 90 Degree Actuator
| Lugar de origem | WUHAN, CHINA |
|---|---|
| Marca | DCL |
| Certificação | CE/ROHS/CSA/IP67 |
| Número do modelo | DCL-05H/10H/20H/40H/60H/100H/160H/250H |
| Quantidade de ordem mínima | 1 unidade |
| Detalhes da embalagem | Carton/palete |
| Tempo de entrega | 7 dias úteis |
| Termos de pagamento | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 2000pcs/mês |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Nome | Acionador elétrico de 3 fases | Torque padrão | 50 Nm a 2500 Nm |
|---|---|---|---|
| Recurso | Actuador equipado com um potencialómetro | Ângulo de instalação | 360° |
| Potência do motor | 6W a 140W | Fonte de energia | 380VAC/400VAC/415VAC |
| Destacar | DC24V 90 degree actuator,30s 100Nm 3 phase actuator,24V electric actuator with warranty |
||
Descrição de produto
Potentiometer equipped electric 3 phase actuator with resistance signal feedback for valve position
Features
- 90° quarter turn operation
- Torque from 50Nm to 2500Nm
- Modulating type available with electric positioning system
- Class F insulating motor
- Weather proof NEMA 4/4X and IP67 sealing grade with aluminum alloy housing cover/IP 68 optional
- Limit switches to confirm valve position/potentiometer or position transmitter optional
- Visual valve position indicator
- Emergency local power off button optional
- ISO 5211 multi-flange mounting
- Manual override with wrench or handwheel
- Self-locking at any position when power off
- All parts are certified by CSA, complied to UL 429 and CSA C22.2
Specification:
| Actuator Type | Standard Time/Torque | Optional Time/Torque | Turning Angle(Max.range) | Total Weight | Power Supply | Selected Control Circuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90°Adjustable | 1.2Kg | DC24V/AC24V AV110V/AC220V | Types of A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°Adjustable | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°Adjustable | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90°Adjustable | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90°Adjustable | 19Kg | AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5Kg | ||||
| DCL-250 | 75S/2500Nm | 20Kg | ||||
| Performance Parameters List of Adjusting type(Type E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | Type MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90°Adjustable | 4.5Kg | DC24V±10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
| Name: | Electric 3 Phase Actuator |
| Standard Time: | 20S To 75S |
| Installation Angle: | 360° |
| Motor Power: | 6W To 140W |
| Protection Grade: | IP67 NEMA4/4X |
| Standard Torque: | 50Nm To 2500Nm |
| Feature: | Potentiometer Equipped Actuator |
| Total Weight: | 2.5KG To 20KG |
| Ambient Temperature: | -25℃~+55℃ / -13°F~+131°F |
| Power Supply: | 380VAC |
Description
The DCL-H series actuators are powered by three-phase AC supply. They accept both clockwise (CW) and counter-clockwise (CCW) control inputs—one driving the actuator to the fully open position, and the other to the fully closed position. When neither input receives a signal (null point), the actuator remains at its last position. Installation is straightforward with the standard ISO5211 multi-flange mounting and double-square output drive.
The unique integrated motor-and-housing design delivers higher torque in an exceptionally compact structure. A thermostatically controlled anti-condensation heater protects internal components from moisture-related damage. All actuators are tested according to rigorous UL and CSA standards and are certified by CSA.
