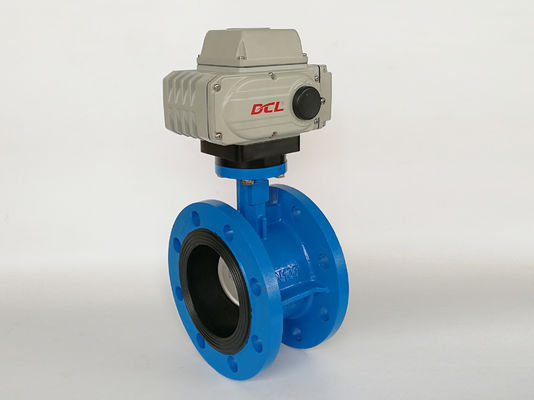

0~90°Actuador de Quarta Viração IP67 Compatível Ajustável para válvula de borboleta

  • 0~90°Adjustable IP67 Compact Quarter Turn Actuator For Butterfly Valve
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo DCL actuador totalmente elétrico
Quantidade de ordem mínima 1 unidade
Detalhes da embalagem Carton/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 2000pcs/mês
Detalhes do produto
Fonte de energia 24VAC/110VAV/220VAC/380VAC/24VDC Ângulo de instalação 360°
Tempo/torque padrão 15s a 75s/18nm a 2500nm/160in.lbs a 22125in.lbs Peso total 1,2 kg a 20 kg
Potência do motor 6W a 140W Temperatura Ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Grau de proteção IP67 NEMA4/4X
Destacar

Actuador de quarto de giro ajustável

,

Acionador de válvula de borboleta à prova d'água IP67

,

Acionador de válvula de quarto de giro compacto
Deixe um recado
Descrição de produto
Atuador DCL Quarter Turn com certificação ROHS e CSA
Características
  • Função de 1/4 de turno com limites mecânicos
  • Todas as ligas de bronze de minhoca sector engrenagem é muito durável e resistência a alta força de atrito
  • Mais de 10000 ciclos de vida abertos e fechados completos com carga nominal total com taxa de serviço de 80%
  • Proteção contra corrosão liga de alumínio robusta com revestimento de poliéster com ligação térmica
  • Indicador de posição visual da válvula
  • Dois interruptores eléctricos de limite para confirmar a posição da válvula, sem necessidade de travagem adicional
  • Allen manuseia a substituição manual
  • Lista CSA/conformidade UL/marcação CE/teste RoHS 3.0
Descrição

Os atuadores elétricos compactos DCL de um quarto de giro têm automatizado válvulas de borboleta há mais de19 anos, com mais de150, 000 unidadescontinuam a operar de forma fiável em todo o mundo.

As válvulas de borboleta requeremtorque elevado na posição totalmente fechadapara empurrar o disco da válvula para dentro do banco ou puxá-lo para trás, especialmente paravedação suaveEste tipo de motor permite que os actuadoresTorque de arranqueTodos os atuadores DCL são rigorosamente testados e certificados paraIniciar sob sobrecarga nominal mesmo a -10% da tensão nominal.

Graças a este desempenho superior, umActuador DCL-10(torque nominal de 100 Nm) pode facilmente operar umVálvula de borboleta DN100, enquanto muitas outras marcas precisam fornecer um atuador de 200 Nm para a mesma aplicação.

Todos os atuadores DCL passaramtestes rigorosos de CSAe sãoCertificado de acordo com as normas UL e CSASão tambémMarcação CEeCompatível com a RoHS 3.0, com testes verificados porSGS.

Especificações:
Tipo de atuador Tempo padrão/torque Tempo/torque opcional Ângulo de rotação (max.intervalo) Peso total Fornecimento de energia Circuito de controlo selecionado
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Ajustável 1.2 kg DC24V/AC24V AV110V/AC220V Tipos de A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Ajustável 2.5 kg DC24V/AC24V AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Ajustável 4.5 kg DC24V/AC24V AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Ajustável 9 kg DC24V/AC24V AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Ajustável 19 kg AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5 kg
DCL-250 75S/2500Nm
20 kg
Parâmetros de desempenho Lista do tipo de regulação (tipo E)
DCL-MZZ 18 Nm
3r 1.2 kg DC24V Tipo MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Ajustável 4.5 kg DC24V ± 10% Tipo GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5 kg
Tipo de atuador Valva de borboleta (≤PN1,0MPa) Valva de esfera ((≤PN1,6MPa) Valva de ventilação ((≤PN0,1MPa)
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN 150 DN500~600
DCL-100 DN300 DN200 DN 700 a 800
DCL-160 DN350~400 DN250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
