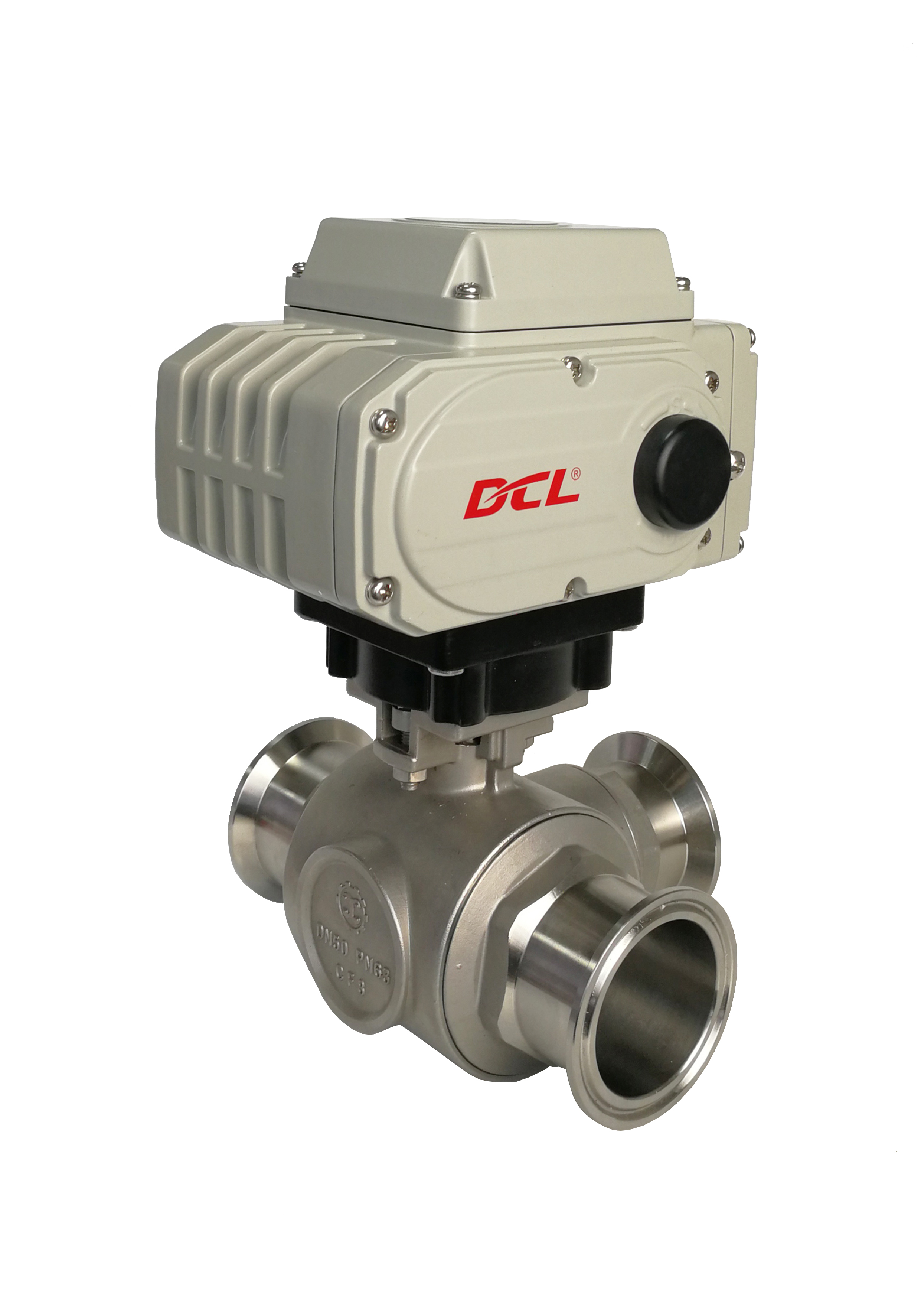

RoHS 3.0 CSA 90° 360° IP67 Atuador Elétrico Inteligente Compacto

  • RoHS 3.0 CSA 90° 360° IP67 Compact Smart Electric Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Quantidade de ordem mínima 1pc
Detalhes da embalagem Carton/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 2000pcs/mês

Contacte-me para amostras grátis e cupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Tempo/torque padrão 15s a 75s/18nm a 2500nm/160in.lbs a 22125in.lbs Ângulo de instalação 360 °
Sinal de entrada 4-20mA ou 2-10V / 1-5V opcional Sinal de saída 4-20mA
Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Peso total 2,5 kg a 20 kg
Energia motora 10W a 140W Grau de proteção IP67 NEMA4/4X
Fonte de energia 24VAC/110VAV/220VAC
Destacar

RoHS 3.0 compliant smart electric actuator

,

360° rotating compact electric actuator

,

IP67 waterproof smart actuator
Deixe um recado
Descrição de produto
Proteção contra sobrecarga de torque, atuador elétrico inteligente compacto/controle de teste de torque

Parâmetros DCL-05E~250E.pdf

Características
  • Rotação de um quarto com limites mecânicos
  • Design integral de Motor/caixa de controle/carcaça para tornar todo o atuador compacto
  • Proteção contra sobrecarga de torque pela função de teste de torque do controlador inteligente totalmente encapsulado
  • Alto desempenho EMC com EFT, ESD e surto de alta tensão testados para o pacote de controle
  • Motor resistente com proteção térmica contra sobrecarga
  • Carcaça de alumínio fundido sob pressão resistente com IP67 à prova de intempéries e NEMA 4X
  • Indicador de posição da válvula/indicador plano ou indicador convexo disponíveis
  • Substituição manual com chave ou volante
  • Certificação CSA por padrão UL e CSA/marcação CE/RoHS 3.0 aprovado
Especificação
Tipo DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Potência AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Torque de saída 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Tempo de atuação 20S 30S 30S 30S 45S 30S 48S 75S
Ângulo de rotação 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Potência do motor 10W 25W 40W 90W 90W 120W 140W 140W
Corrente nominal 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Peso total 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sinal de entrada 4-20mADC,1-5VDC,2-10VDC
Sinal de saída 4-20mADC
Erro básico não mais que ±1%
Erro recíproco não mais que 1%
Espaço morto 0.5%-5.0% ajustável
Característica de amortecimento 0 vezes
Erro de repetição no atuador ≤1%
Resistência de isolamento AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Classe de tensão suportável AC24V:500VAC 1 minuto AC110/220V:1500VAC 1 minuto
Classe de proteção IP67
Ângulo de instalação 360° em qualquer ângulo
Interface elétrica Dois conectores de cabo à prova d'água G1/2, um para a linha de alimentação e outro para a linha de sinal
Temperatura ambiente -20℃~+55℃
Função opcional Protetor contra sobrecarga de torque/Aquecedor desumidificador/Interruptor de contato passivo/Indicador de cúpula/Alça
Observação Qualquer outro sinal de entrada ou saída necessário, especifique no pedido de compra.
Descrição

O atuador elétrico do tipo modulador inteligente DCL é equipado com um Sistema de Posicionamento Elétrico (EPS) posicionador. O ângulo de saída do acionamento é proporcional ao sinal de controle de entrada de 4–20 mA, 2–10 V, ou 1–5 V. O controlador inteligente do atuador monitora continuamente a corrente do motor. Quando o motor para, a corrente aumenta acentuadamente e o controlador corta automaticamente a energia do motor três segundos após detectar a sobretensão. Esta proteção eletrônica contra sobrecarga de torque fornece proteção mais precisa e confiável do que os sistemas mecânicos convencionais.

Cada atuador é rigorosamente testado e certificado pela CSA de acordo com os padrões UL e CSA. O ciclo de trabalho excede 70% em todas as séries, garantindo durabilidade a longo prazo e estabilidade de desempenho. O sistema EPS é autocalibrável, eliminando efetivamente a "oscilação" e fornecendo um sinal de feedback de posição de saída padrão para controle e monitoramento precisos.

RoHS 3.0 CSA 90° 360° IP67 Atuador Elétrico Inteligente Compacto 0

RoHS 3.0 CSA 90° 360° IP67 Atuador Elétrico Inteligente Compacto 1
