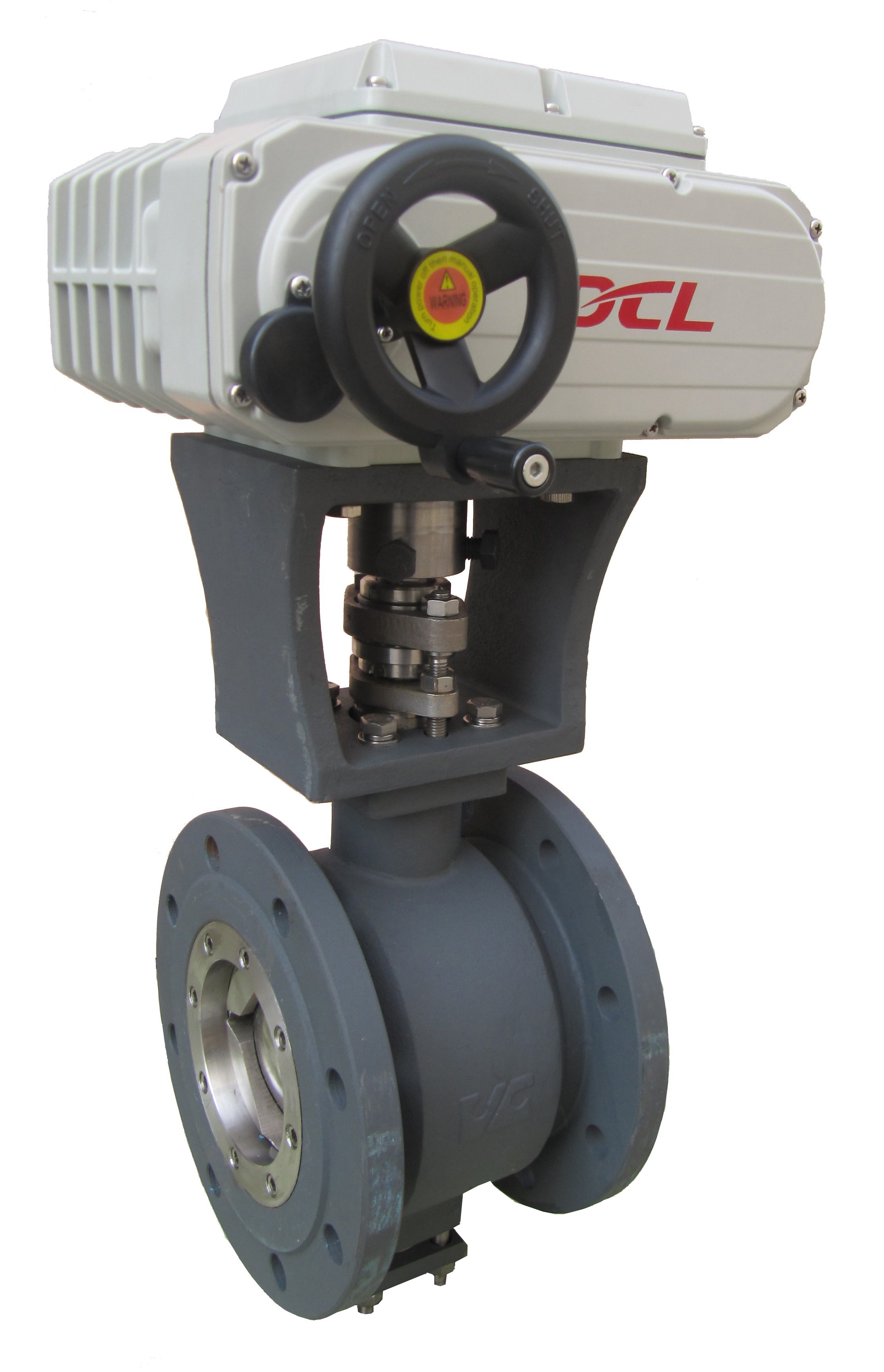

Atuador Elétrico Rotativo de 1/4 de Volta Modbus-RTU 1300Nm

  • 1300Nm Modbus-RTU Quarter Turn Electric Actuator
Lugar de origem WUHAN, CHINA
Marca DCL
Certificação CE/ROHS/CSA/IP67
Número do modelo DCL-10/20/40/60/100/160/250
Quantidade de ordem mínima 1pc
Detalhes da embalagem Carton/palete
Tempo de entrega 7 dias úteis
Termos de pagamento D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 2000pcs/mês

Contacte-me para amostras grátis e cupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Tempo/torque padrão 30S a 75S/100Nm a 2500Nm/885in.lbs a 22125in.lbs Ângulo de instalação 360 °
Peso total 4,5 kg a 20 kg Energia motora 15W a 140W
Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Grau de proteção IP67 NEMA4/4X
Fonte de energia 24VAC/110VAV/220VAC/380VAC/24VDC
Deixe um recado
Descrição de produto
Atuador elétrico de quarto de volta com botão de desligamento local/IP67
Descrição

Os atuadores elétricos DCL podem ser equipados com um volante padrão, disponível para modelos de uso geral e à prova de explosão. Para garantir a segurança durante a operação manual, um botão de desligamento de emergência é fornecido para evitar a ativação acidental. O botão está convenientemente localizado na parte traseira do atuador para facilitar o acesso.

Quando não tiver certeza se o atuador está energizado, basta pressionar o botão de desligamento para garantir que a unidade seja desenergizada com segurança. Em condições normais, o volante é desengatado da engrenagem sem-fim. Ao pressionar o volante para dentro, ele se engata com a engrenagem sem-fim, permitindo a operação manual do acionamento de saída e da válvula.

Uma vedação de anel de vedação no botão de desligamento mantém a classificação de resistência às intempéries IP67 do atuador, protegendo-o contra a entrada de poeira e água. Cada atuador passa por um teste de vedação subaquática de 100% durante a produção para garantir a conformidade com os padrões IP67.

Especificação:
Tipo de Atuador Tempo/Torque Padrão Tempo/Torque Opcional Ângulo de Giro (Alcance Máx.) Peso Total Fonte de Alimentação Circuito de Controle Selecionado
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Ajustável 1,2Kg DC24V/AC24V AV110V/AC220V Tipos de A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Ajustável 2,5Kg DC24V/AC24V AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Ajustável 4,5Kg DC24V/AC24V AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Ajustável 9Kg DC24V/AC24V AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5Kg
DCL-60 45S/600Nm
10Kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Ajustável 19Kg AV110V/AC220V/AC380V Tipos de A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19,5Kg
DCL-250 75S/2500Nm
20Kg
Lista de Parâmetros de Desempenho do Tipo de Ajuste (Tipo E)
DCL-MZZ 18Nm
3r 1,2Kg DC24V Tipo MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Ajustável 4,5Kg DC24V±10% Tipo GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5Kg
Tipo de Atuador Válvula Borboleta (≤PN1.0MPa) Válvula Esférica (≤PN1.6MPa) Válvula de Ventilação (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
Características
  • Operação de 1/4 de volta com limites mecânicos
  • Motor de serviço pesado sem ventilação com proteção contra superaquecimento
  • Carcaça resistente à corrosão com liga de alumínio passivada contra ferrugem e revestimento de poliéster ligado termicamente
  • Botão local para cortar a energia em caso de emergência para operação manual
  • Volante desconectável é seguro, confiável, econômico e pequeno
  • Indicador de posição da válvula/plano ou convexo
  • Montagem direta ISO5211 padrão
  • Certificado pela CSA de acordo com o padrão UL/Marcação CE
